DWGをACMでコピーしてInventorのスケッチに貼り付けると25.4倍になってしまう


DWGをACMでコピーしてInventorのスケッチに貼り付けると25.4倍になってしまうときの対処方法をご紹介します。

トラブル状況

  1. DWGをAutoCAD Mechanicalでコピーします

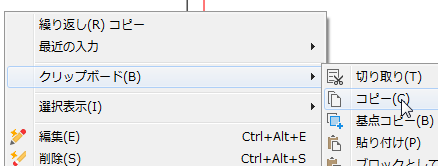

    (図を囲む→右クリック→「クリップボード」→「コピー」選択)。

  2. Inventorでスケッチを作成し、先程コピーしたDWGを貼り付けます
    (右クリック→「貼り付け」選択)。

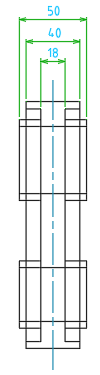

  3. 寸法が25.4倍になってしまいました。

解決方法

  1. 貼り付ける際に、右クリックし、「貼り付けオプション」を選択します。

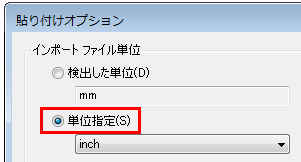

  2. 「単位指定」にチェックを入れます。

  3. 「mm」を選択し、OKをクリックします。

  4. 寸法が「mm」単位に変更されました。
