部品表が図面内に入りきらない


下図のように部品表が図面内に入りきらないときの対処方法をご紹介します。

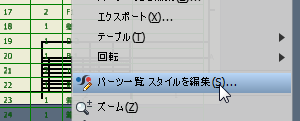

  1. 部品表の上で右クリックし、「パーツ一覧 スタイルを編集」を選択します。

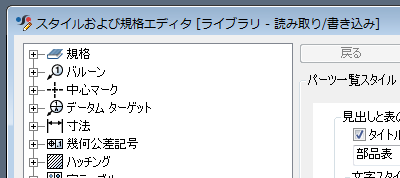

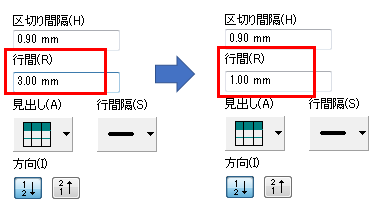

  2. 「スタイルおよび規格エディタ」が開くので、「行間」の値を変更します。

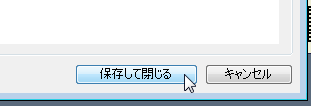

  3. 保存して閉じます。

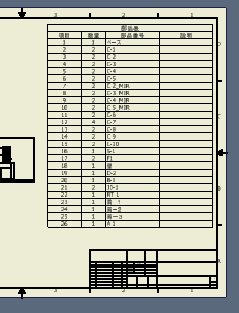

  4. 「行間」の値を小さくすることで図面内に収まりました。
