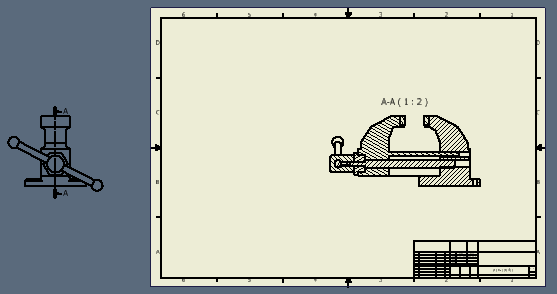

idwをDXFやAutoCADのDWGに変換したいが枠外に断面の元になるビューがあり、それは変換したくない


idwをDXFやAutoCADのDWGに変換したいが枠外に断面の元になるビューがあり、それは変換したくないときの対処方法をご紹介します。

  1. 新規シートを作成します。

  2. 「シート:2」が作成されました。

  3. 断面の元になるビューは、「シート:2」にドラッグして移動してください(ブラウザ上でビューをドラッグして移動)。

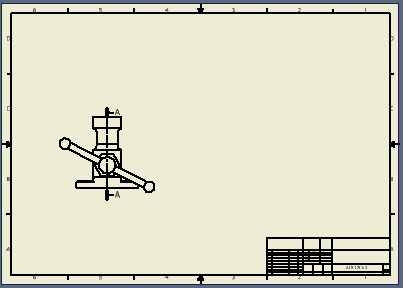

  4. 元のビューが「シート:2」に移動しました。

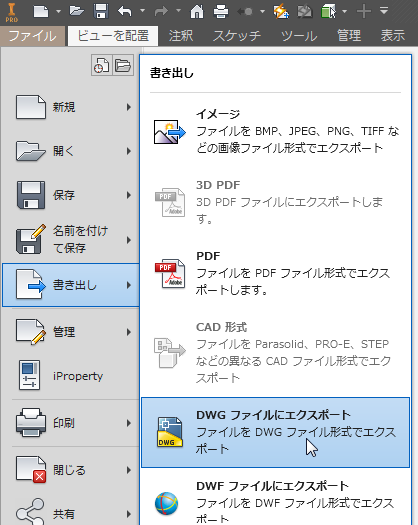

  5. 「書き出し」から「DWG ファイルにエクスポート」を選択します。

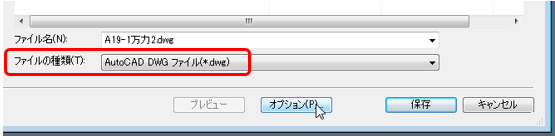

  6. ファイルの種類を「AutoCAD DWG ファイル」に変更し、「オプション」をクリックします。

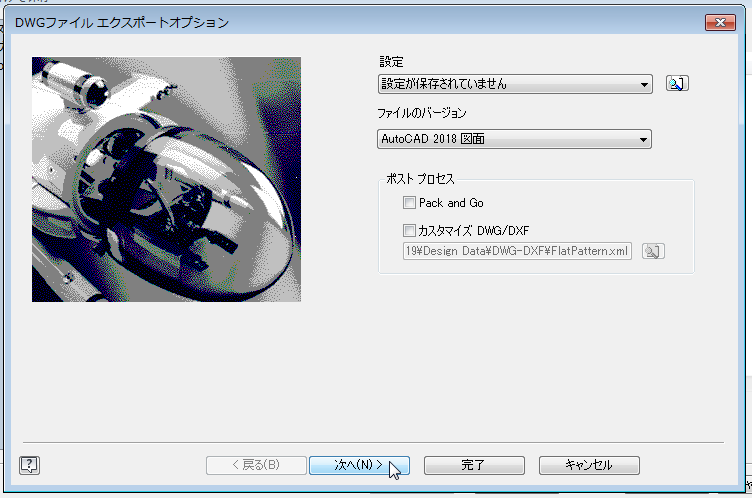

  7. 「次へ」をクリックします。

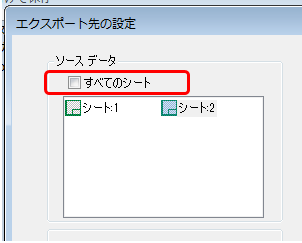

  8. 「すべてのシート」のチェックを外します。

  9. 「シート:1」のみ選択します。

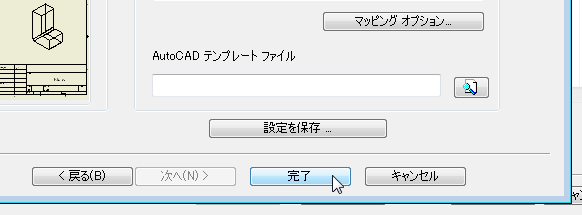

  10. 「完了」をクリックします。

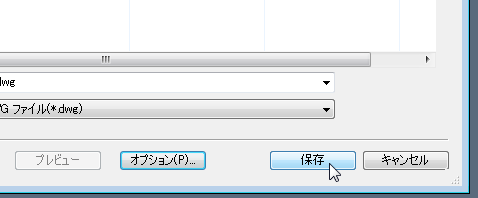

    「保存」をクリックします。

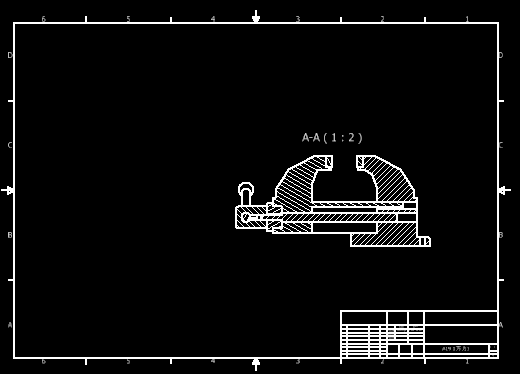

  11. 断面になる元のビュー以外を変換することができました。
