idwで断面図の切断線の長さを変える際、斜めになってしまって投影図がズレた場合の修正方法

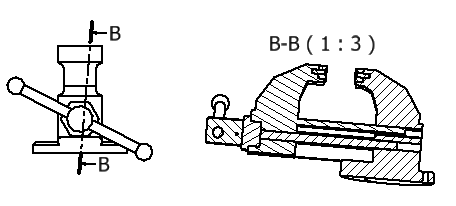

idwで断面図の切断線の長さを変える際、切断線が斜めになってしまい、投影図がズレてしまったときの修正方法をご紹介します。
操作方法紹介動画
- 断面線を右クリックし、「編集」を実行します。
- スケッチ編集に入るので、切断線（線分）に水平、垂直等の拘束を作成します。
- 終わりましたらスケッチを終了します。

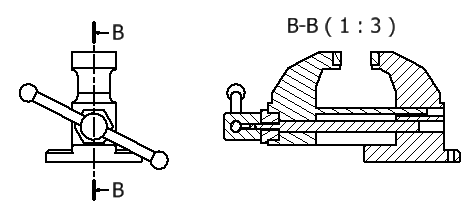

- 断面図が元の状態に戻りました。
