コンテンツセンターから配置したパーツ(L形鋼)のパーツ一覧を置くと余分な文字が入ってしまう

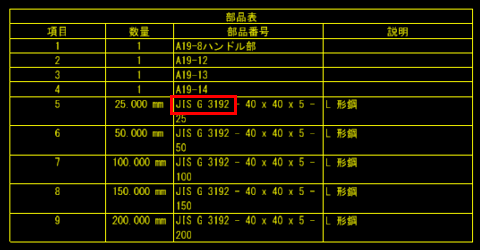

コンテンツセンターから配置したパーツ(L形鋼)のパーツ一覧を置くと、余分な文字(JIS G 3192)が入ってしまうときの対処方法をご紹介します。

解決方法

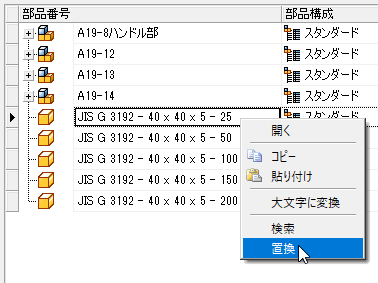

  1. アセンブリで部品表を開き、部品番号の上で右クリックし、「置換」を選択します。

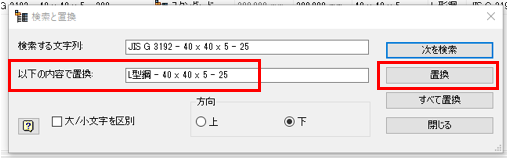

  2. 「以下の内容で置換」に表示させたい文字を入力し、「置換」をクリックします。

  3. 部品番号が変更されました。

  4. 他のパーツ(L型鋼)も同じように変更します。

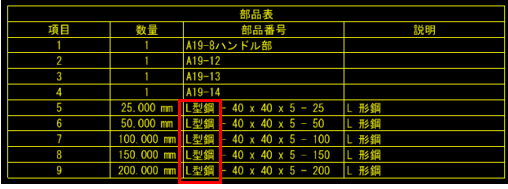

  5. 図面でパーツ一覧を見てみると、名前が変更されています。
