ミラー後のパーツの色を変更しても色が変わらない


アセンブリでミラーした後、パーツの色を変更しても色が変わらないときの対処方法をご紹介します。

トラブル状況

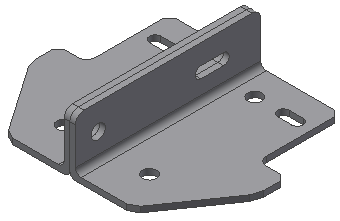

  1. アセンブリでパーツをミラーします。

  2. パーツの編集に入り、色を変更します。

  3. アセンブリに戻ります。

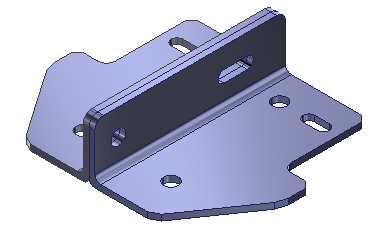

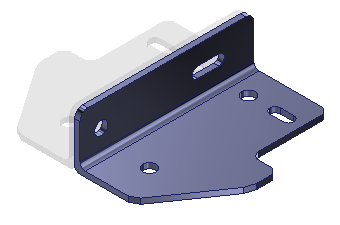

    ミラーした方のパーツの色が変わっていません。

解決方法

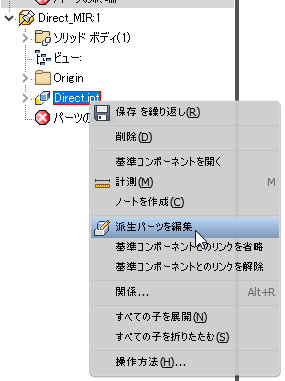

  1. 派生の編集に入ります。

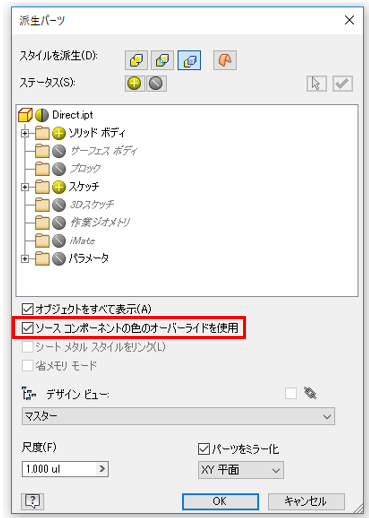

  2. 「ソース コンポーネントの色のオーバーライドを使用」にチェックを入れます。

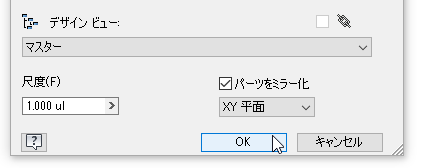

  3. OKをクリックします。

  4. アセンブリに戻ります。

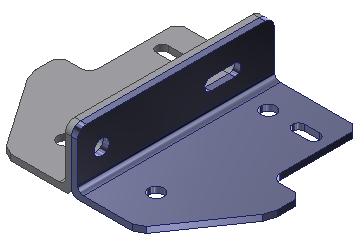

  5. 色が変更されました。
