詳細図を作成しようとすると「ビューを作成中にエラーが発生しました」が表示される
詳細図を作成しようとすると「ビューを作成中にエラーが発生しました」が表示されるときの対処方法をご紹介します。
トラブル状況
- 「詳細」コマンドを実行します。

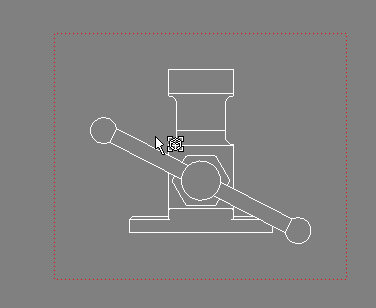

- 詳細図を作成したいビューを選択します。

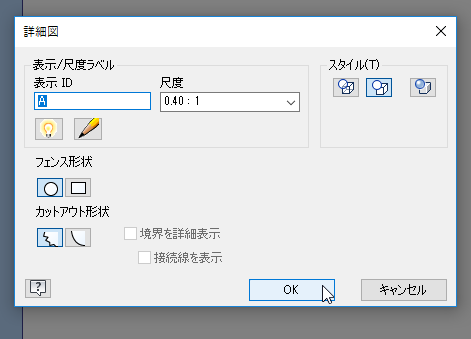

- OKをクリックします。
- 「ビューを作成中にエラーが発生しました」と表示されてしまいます。
解決方法
- 「詳細」コマンドを実行し、ビューを選択します。

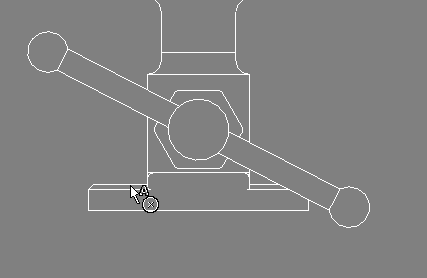

- まず、 詳細図の中心をクリックして指定します。

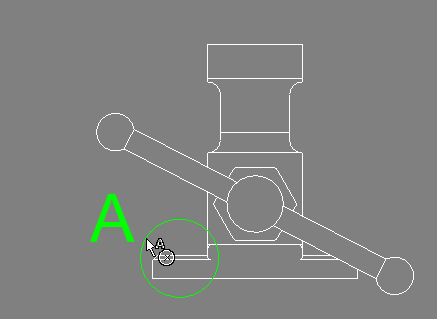

- 円が表示されるので、カーソルを移動し、表示させたい範囲のところでクリックします。

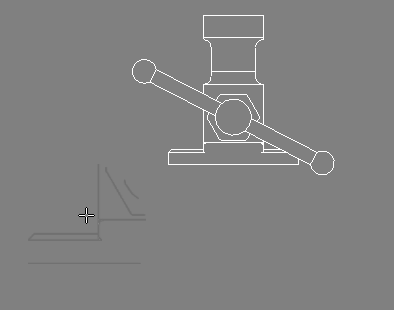

- 詳細図が表示されるので、配置したい場所でクリックします。

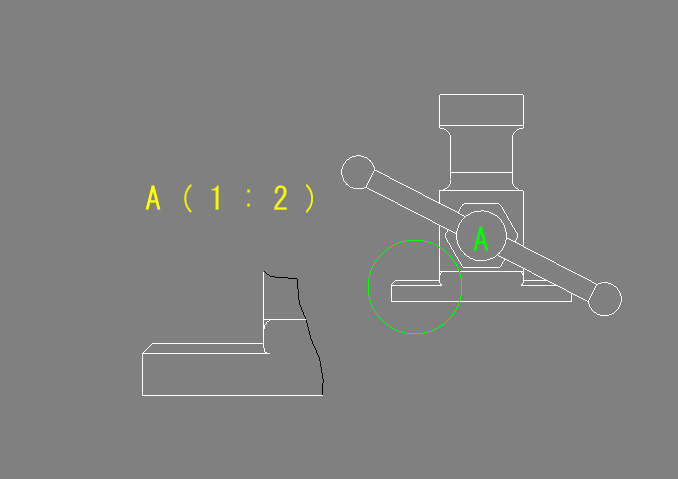

- エラーが出ることなく詳細図が作成されます。
