STEPを読み込んだが、0.001を入力しないと1mmにならない


STEPを読み込んだが、0.001を入力しないと1mmにならないときの対処方法をご紹介します。

トラブル状況

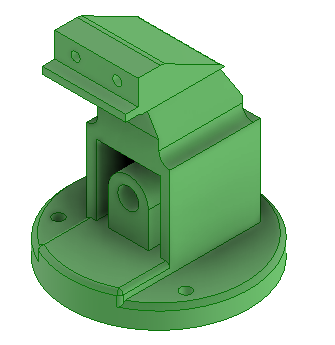

  1. STEPを開きます。

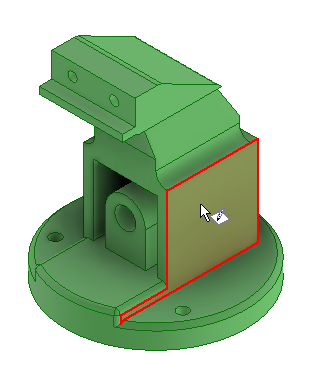

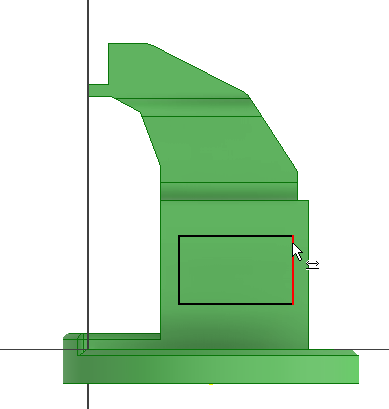

  2. 任意の場所にスケッチを作成し、寸法を入力します。

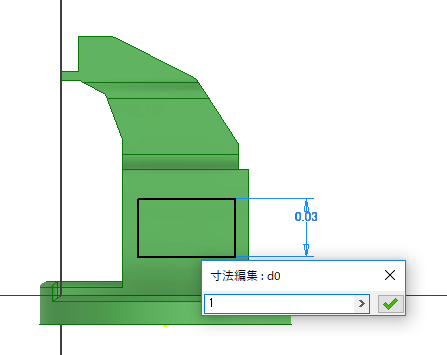

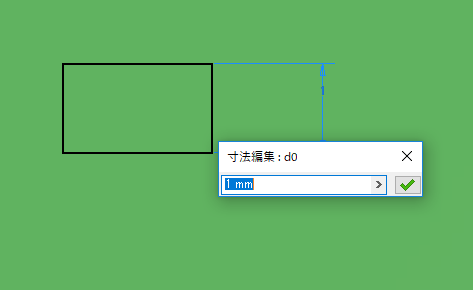

  3. 1mmにしたいので[1]と入力したとします。

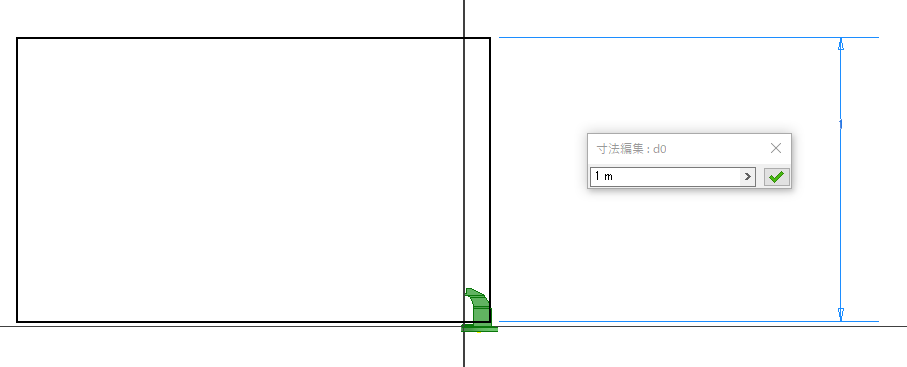

  4. 単位がmになってしまっているので、1mで入力されてしまいました。

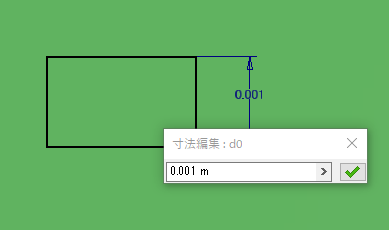

  5. 0.001を入力しないと1mmになりません。

解決方法

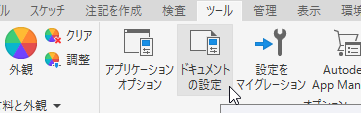

  1. ツール→[ドキュメントの設定]コマンドを開きます。

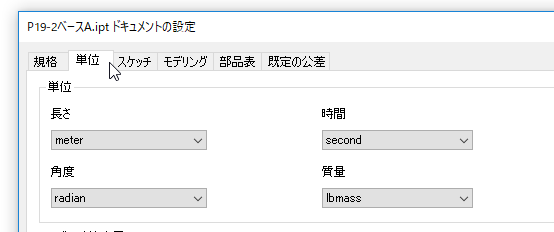

  2. 「単位」タブを開きます。

  3. 「長さ」のmeterをmillimeterに修正することで解消されます。

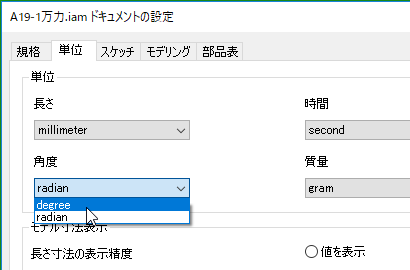

    角度がradianに設定されている場合もあります。
    単位に「度」を使用したい場合はdegreeに変更します。
