idwで寸法の文字を変更すると公差が表示されない


idwで寸法の文字を変更すると公差が表示されないときの対処方法をご紹介します。

トラブル状況

  1.  寸法をダブルクリックし、編集に入ります。

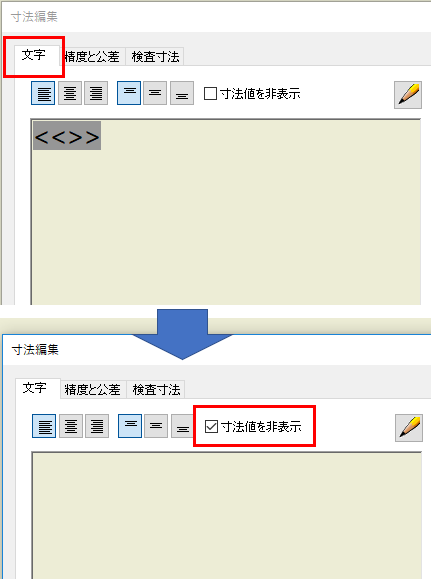

  2. [文字]タブを選択し[寸法値を非表示]にチェックを入れます。

    表示されていた寸法値が非表示になりました。

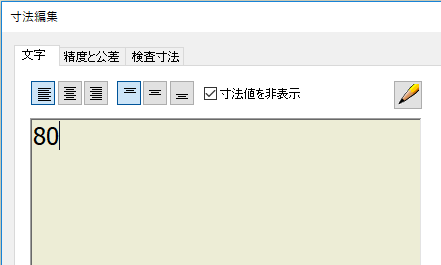

  3. 新たに寸法値を入力します。

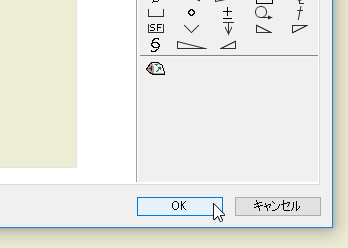

  4. [OK]をクリックし、終了します。

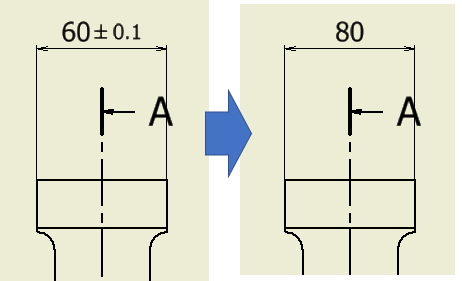

  5. 公差が消え寸法値しか表示されていません。

解決方法

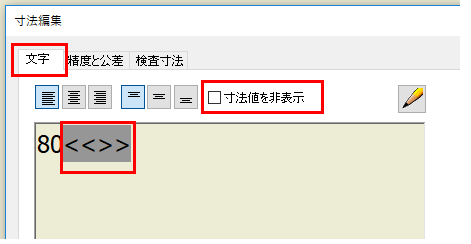

  1. 寸法編集画面の[文字]タブを選択し[寸法値を非表示]のチェックを外します。
    元々入力されていた寸法値が表示されます。

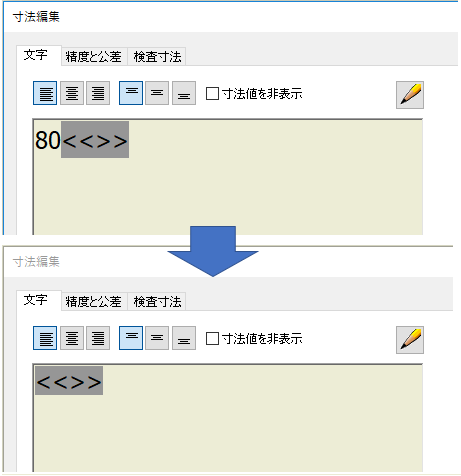

  2. 寸法値80を削除します。

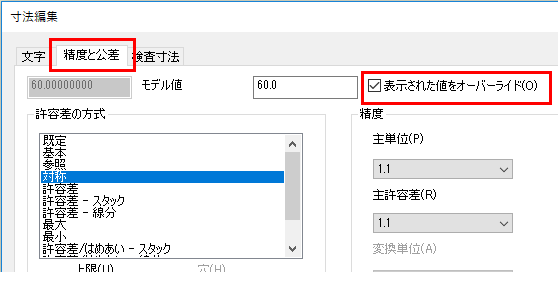

  3. [精度と公差]を開き[表示された値をオーバーライド]にチェックを入れます。

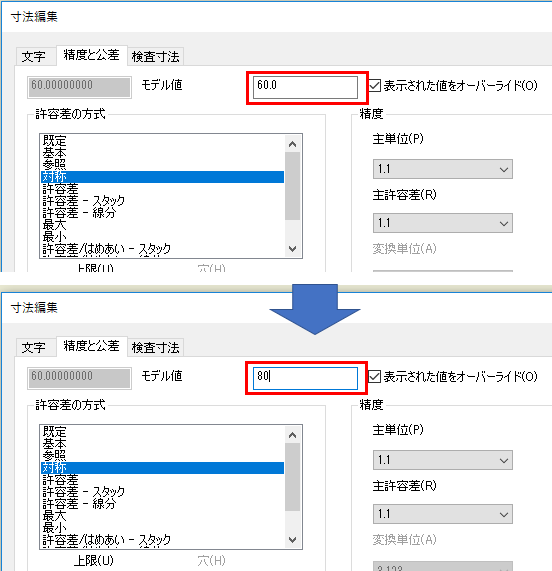

  4. 下図の赤枠の中で寸法値を変更します。
  5. 公差が表示されるようになりました。
