シェルを利用してボウルを作成する方法
シェルを利用してボウルを作成する方法をご紹介します。
操作手順

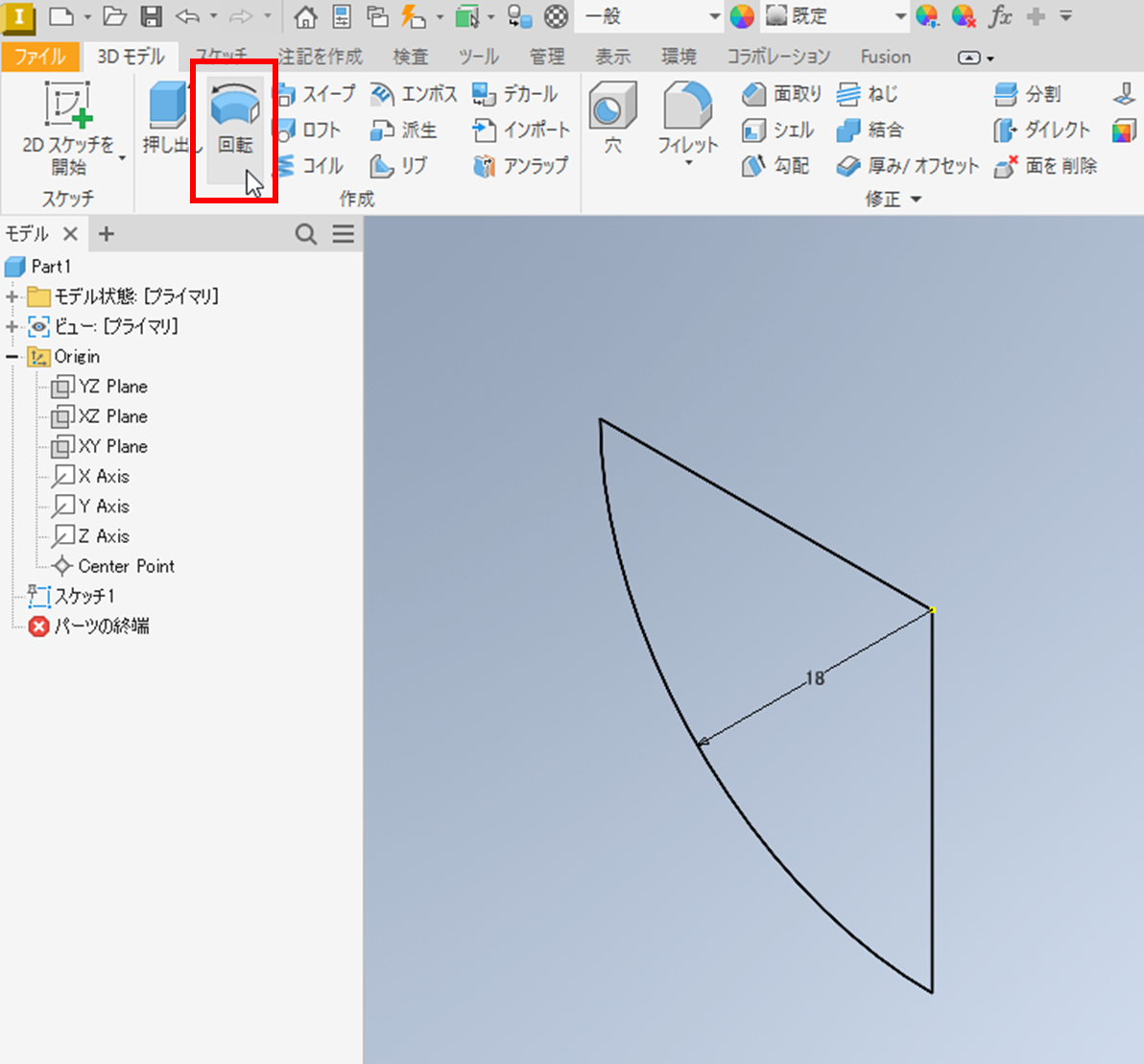

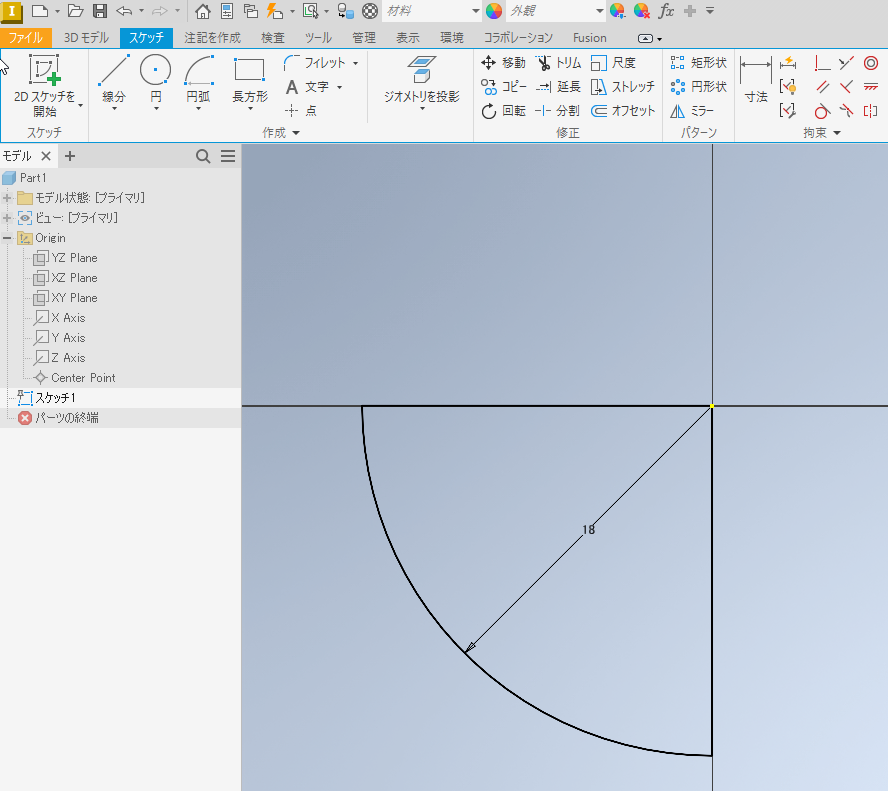

- スケッチを作成します。
- [3Dモデル]タブの回転をクリックします。

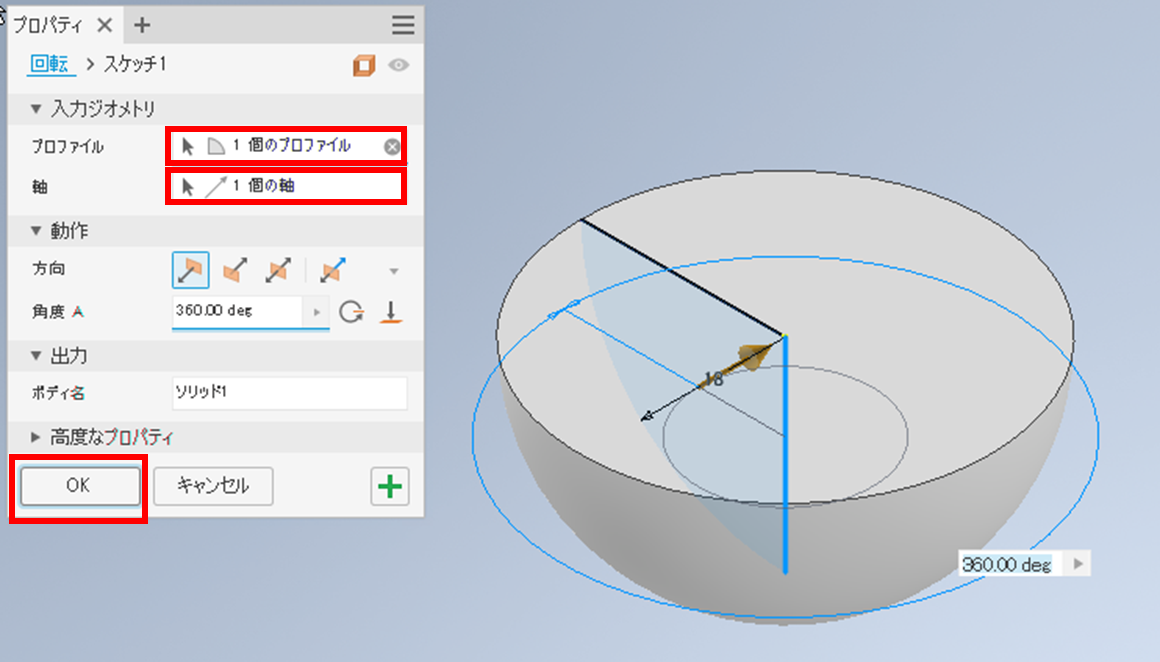

- プロファイルに図の水色の面を、軸に図の水色の軸を選択します。
OKをクリックします。
-

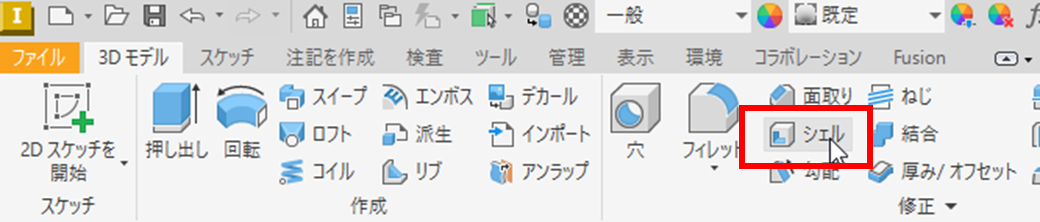

[3Dモデル]タブ[修正]パネルの[シェル]をクリックします。

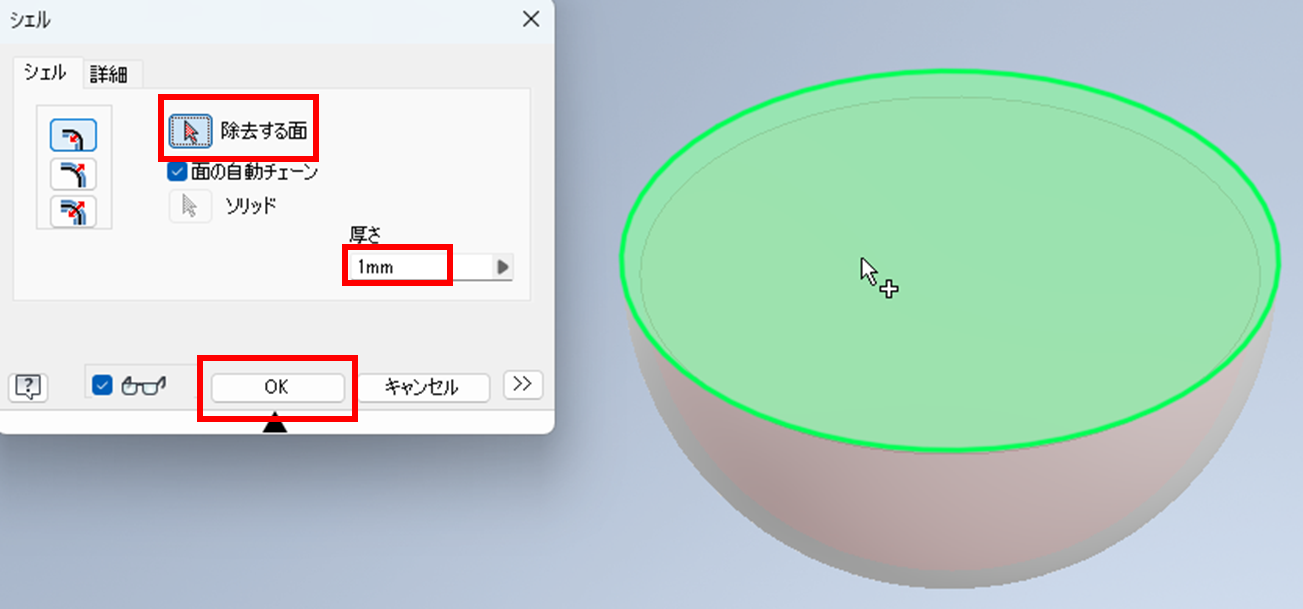

- 除去する面で図の黄緑色の面をクリックし、厚さ1ｍｍに設定しOKをクリックします。
- シェルが適用されました。
- 角をなくすためにフィレットを設定します。

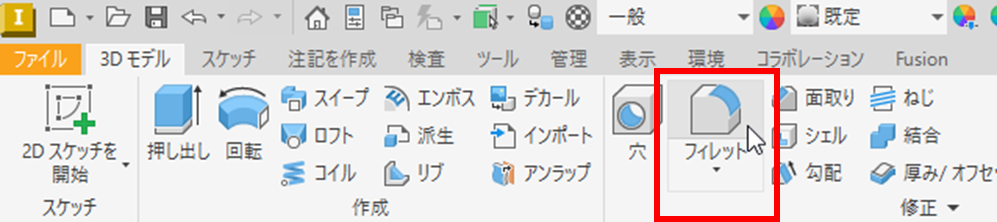

[3Dモデル]タブ[修正]パネルの[フィレット]をクリックします。

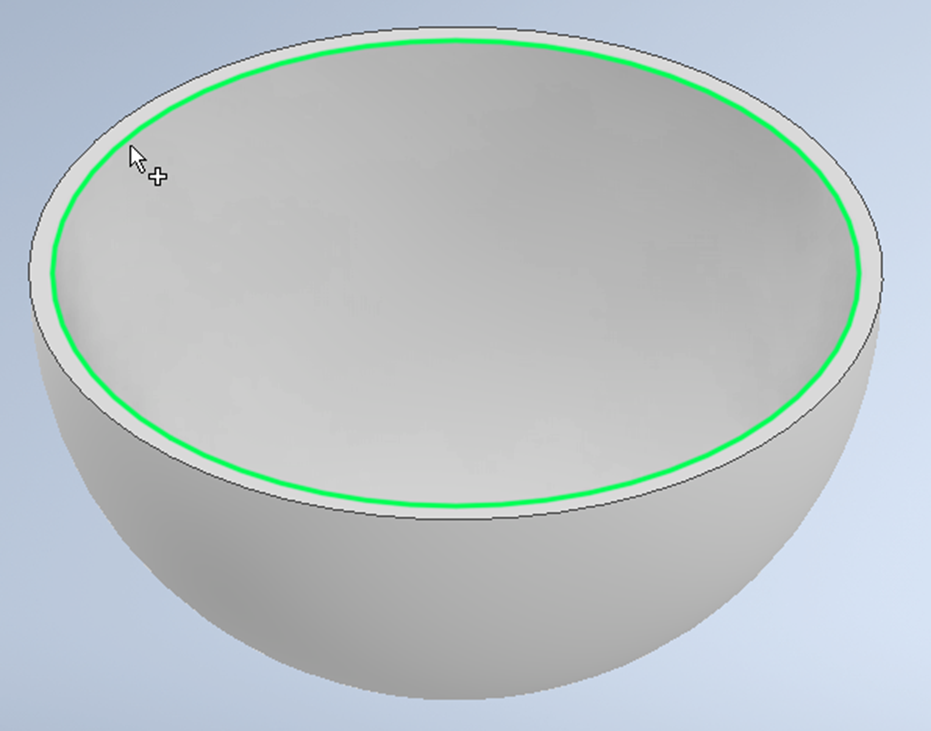

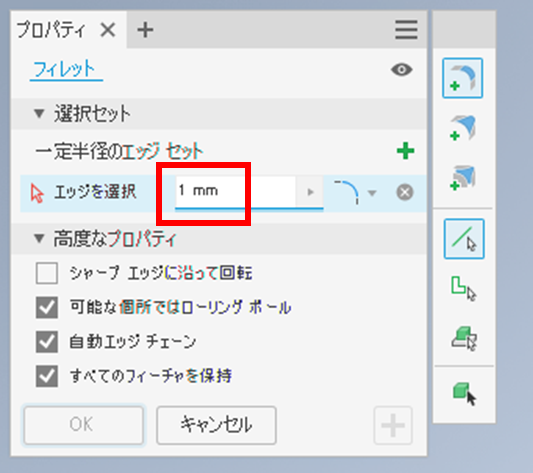

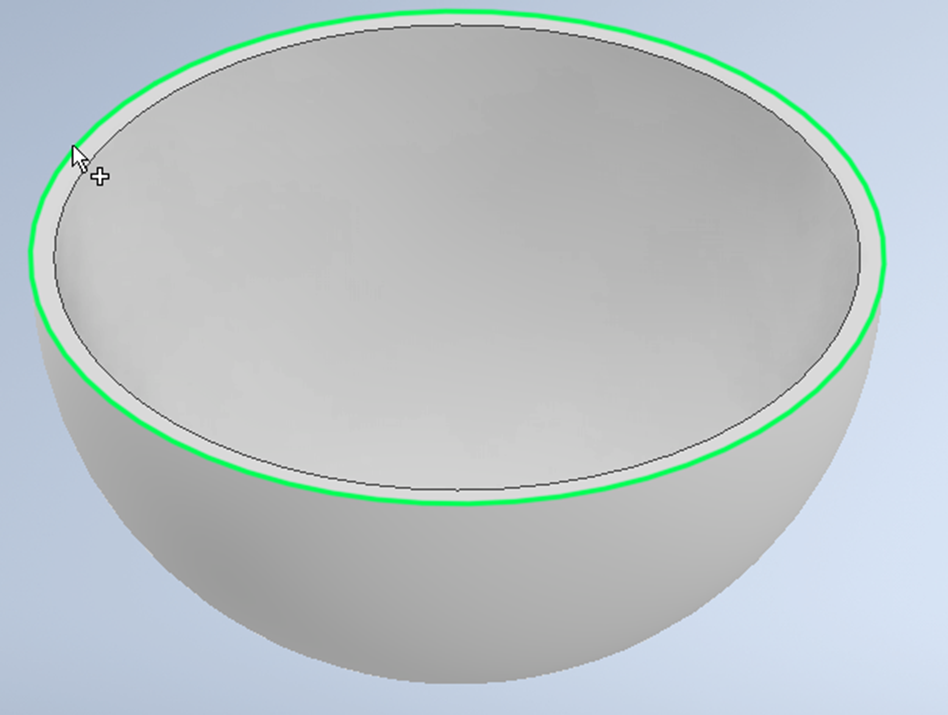

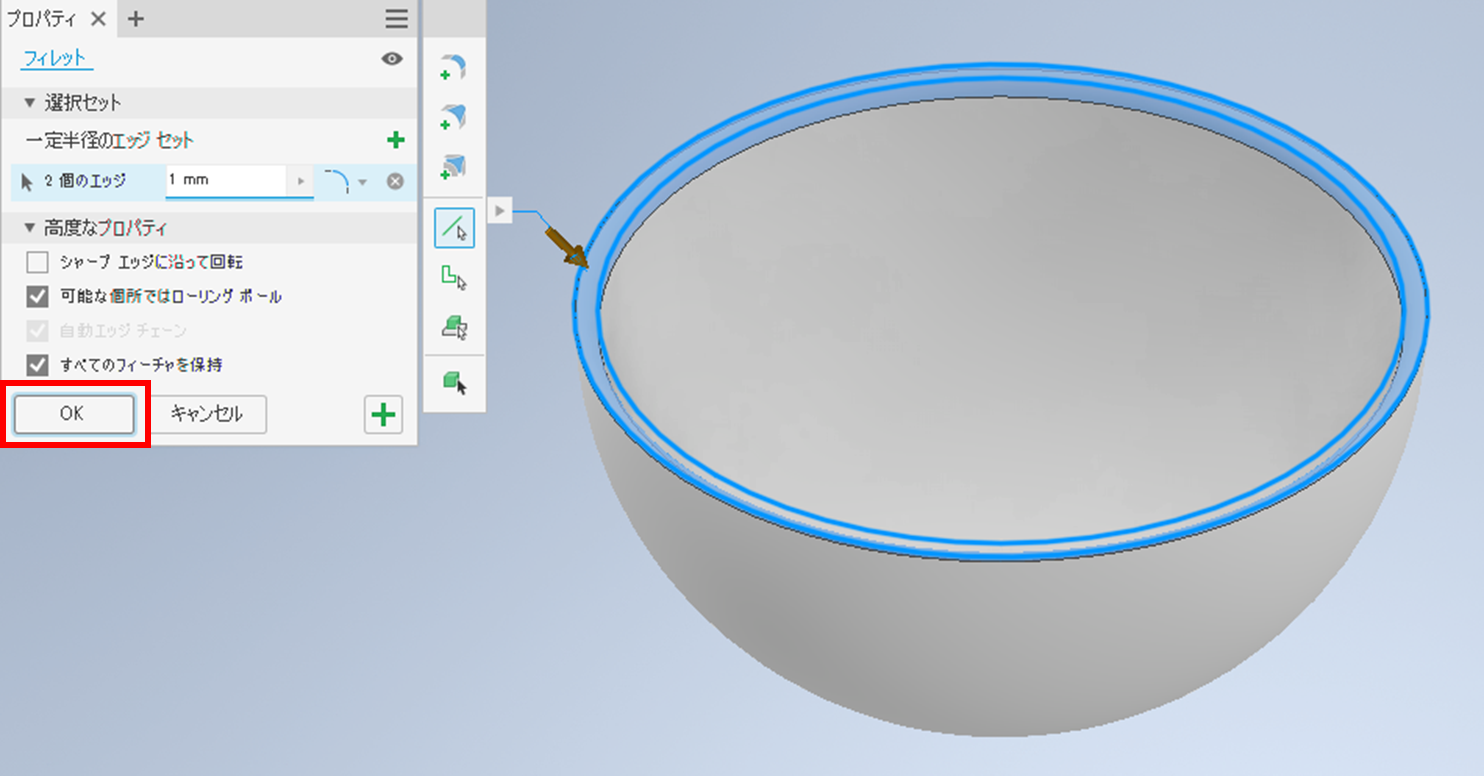

- フィレット1ｍｍに設定し、ボウルの外側のエッジと内側のエッジをクリックします。
- OKをクリックします。

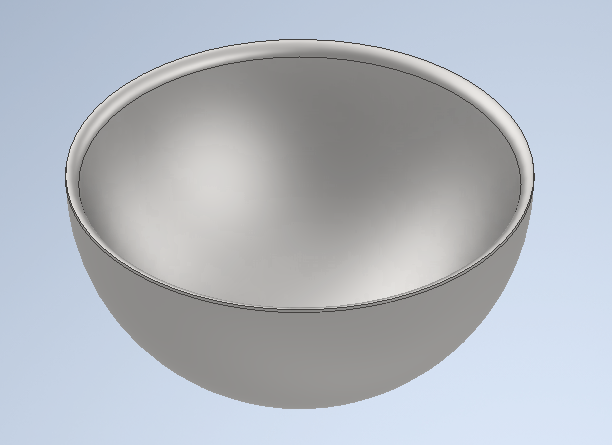

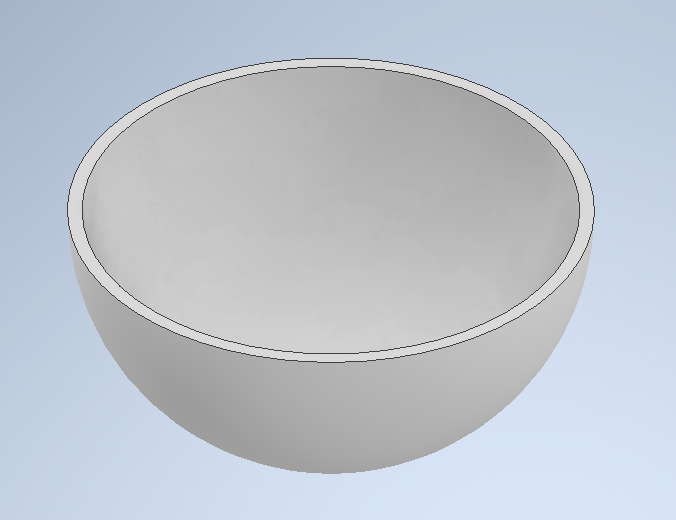

- ボウルが完成しました。(モデルの色をステンレス-ブラシ仕上げに設定しています)
