Autodesk Design Reviewで図面の長さ計測をする方法

Autodesk Design Reviewで図面の長さ計測をする方法をご紹介します。
また、寸法削除方法や、寸法の色の変更方法もご紹介します。

操作手順

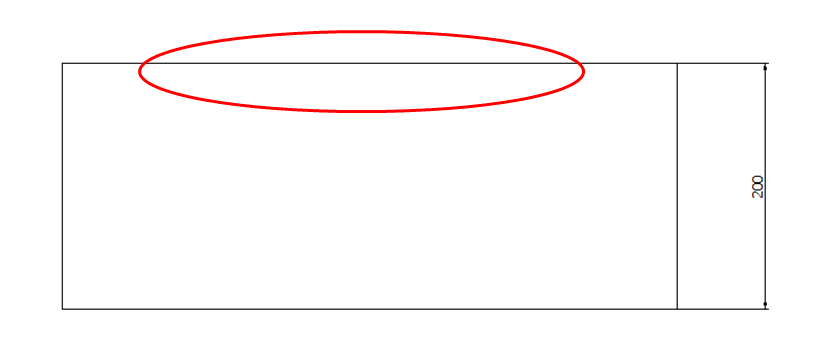

1. 1. 図面ファイルを開きます。赤丸部分の辺の長さを計測します。

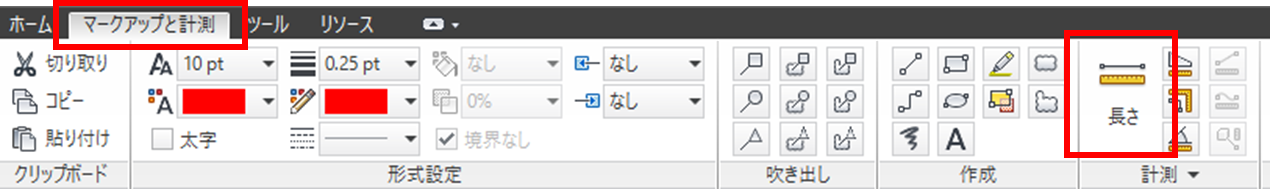

   2. 【マークアップと計測】の【長さ】をクリックします。

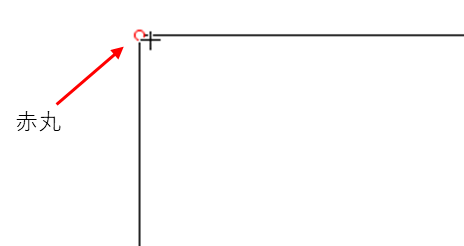

   3. 図面の長方形の角にカーソルを合わせると赤丸が表示されます。
      この状態でクリックします。

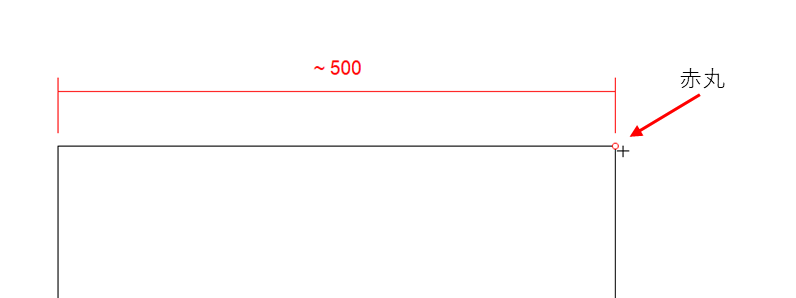

   4. もう一方の角にカーソルを合わせて、赤丸が表示されたらクリックします。

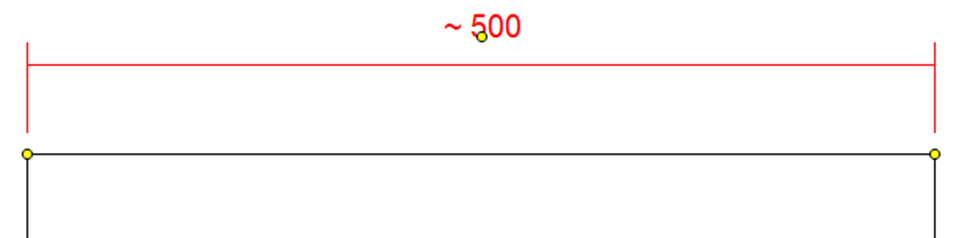

      長さが計測されました。



誤ってクリックしてしまった場合

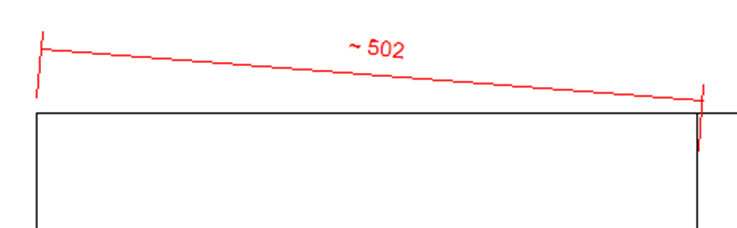

1. 1. 下図のように、誤ってクリックしてしまった場合の削除方法をご紹介します。

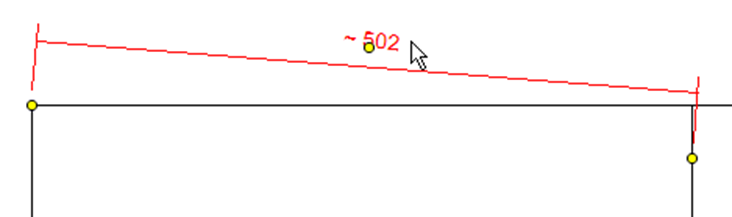

   2. 削除したい寸法をクリックします。

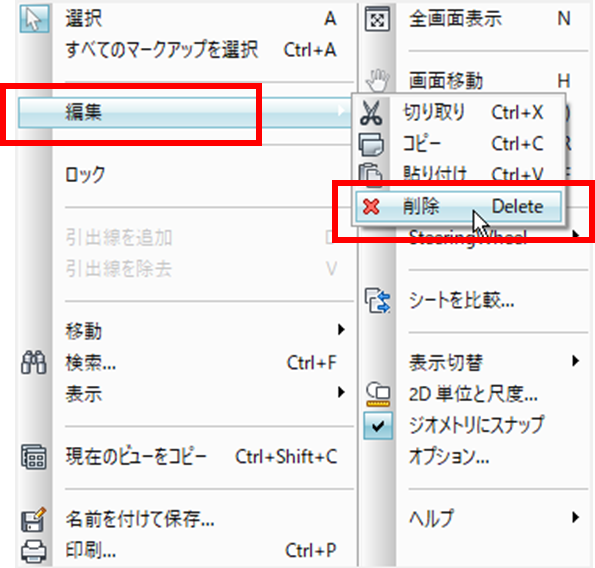

   3. 削除したい寸法が選択された状態で右クリックします。
      編集の削除を選択します。


      また、削除したい寸法が選択された状態で【Delete】キーを押しても削除できます。

寸法線と寸法の色を変更したい場合

1. 1. 寸法線の色と寸法の色を変更する方法をご紹介します。
      変更したい寸法をクリックします。

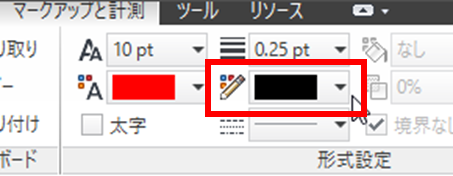

   2. 【マークアップと計測】の【形式設定】で線の色を変更します。

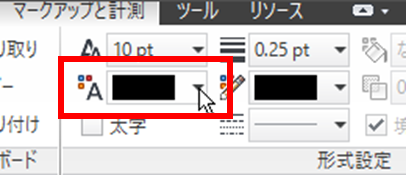

   3. 【マークアップと計測】の【形式設定】で文字の色を変更します。


      他にも、線の太さや大きさ等が変更可能です。
