図面の「モデル参照を置換」コマンドを実行するとInventorがフリーズする
図面の「モデル参照を置換」コマンドを実行するとInventorがフリーズしてしまう時の対処方法をご紹介します。
トラブル状況

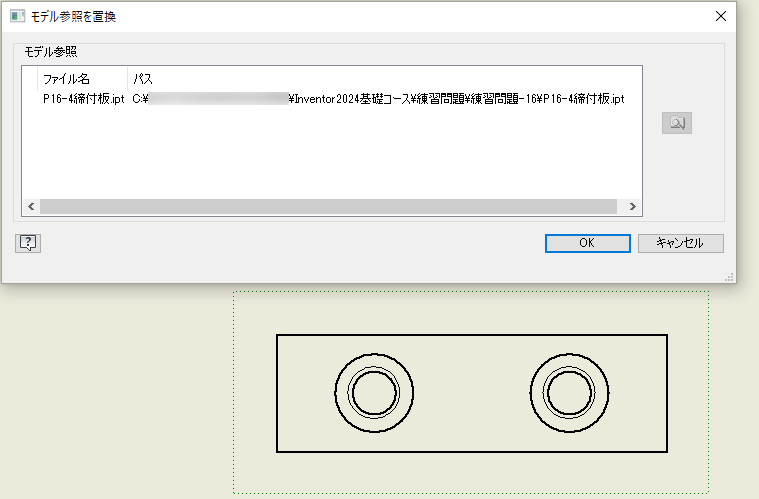

パーツの図面を配置し、モデルの一部を変更した場合などに「モデル参照を置換え」コマンドを実行すると下記のようにダイアログが表示されずフリーズしてしまう。
ESCキーを押すとコマンドがキャンセルされ、Inventorを使用できるようになります。
解決方法
マルチディスプレイを使用していてメインモニタの変更などで「モデル参照を置換」のダイアログが画面外に表示されています。
ALT→Space→M→矢印キーを順に入力していくと画面内に入りますので、その後マウスで配置します。

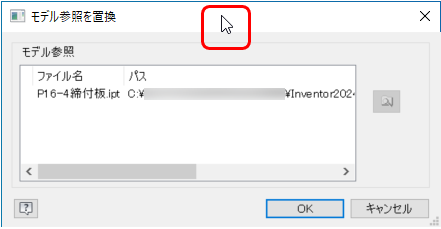

画面外で以下のような操作が行われます。

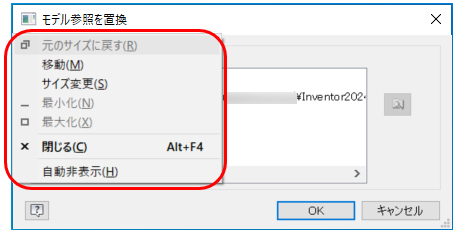

1.ALTキー→Spaceキーでメニューが開きます。
2.Mキーで「移動」が選択されます。

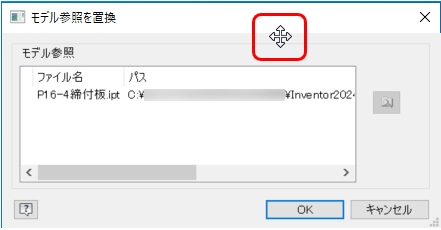

※下記のようにマウスカーソルの形が変わります
3.矢印キー（←↑→↓のいずれか）を押すとマウスがダイアログに吸着しそのままマウスで移動できます。
左クリックでダイアログを配置すると、通常通り使用できます。
ダイアログの表示に不具合がある場合は一旦キャンセルし、再度「モデル参照を置換」を実行してください。
