STEPやIGESを取り込んだところサーフェスになってしまったのでソリッド化したい
STEPやIGESを取り込んだところサーフェスになってしまったのでソリッド化したいときの操作方法をご紹介します。
トラブル状況

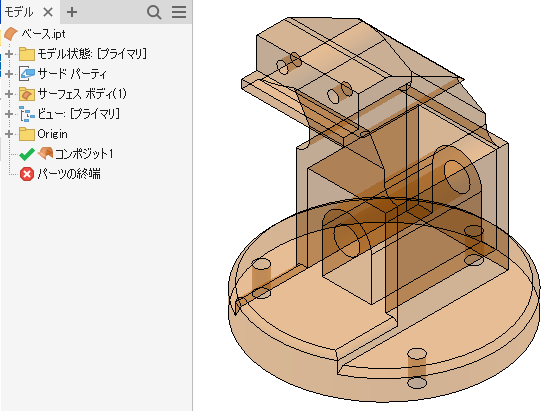

STEPやIGES形式のファイルを開くとサーフェスモデルになってしまう場合があります。
原因
サーフェス化した原因として以下の状況が考えられます。
・モデルに隙間がある場合
・フィレットが複雑に作成されている場合
・使用CADによって小数点以下の最大桁数の扱いが違う場合
解決方法

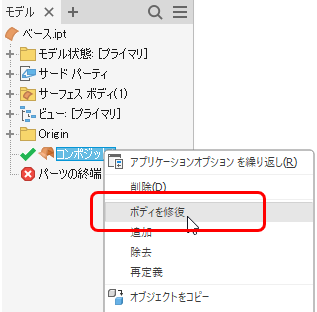

ブラウザから「コンポジット」をクリックし、右クリックのメニューから「ボディを修復」を選択します。

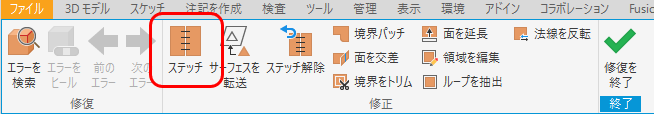

「修復」から「ステッチ」を選択します。

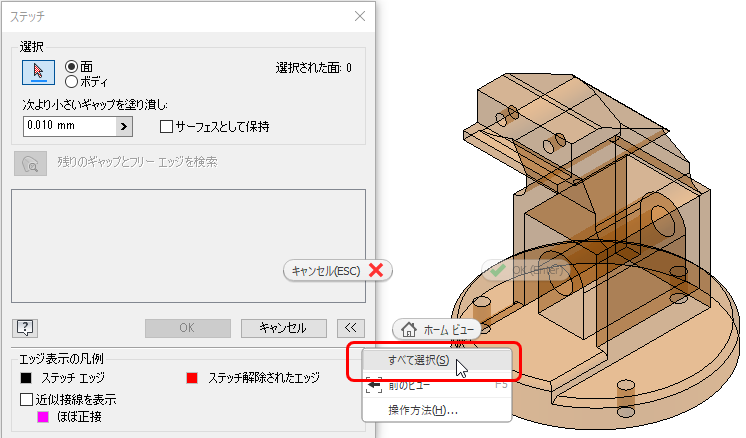

「ビュー」の何もないところを右クリックし、「すべて選択」をクリックします。

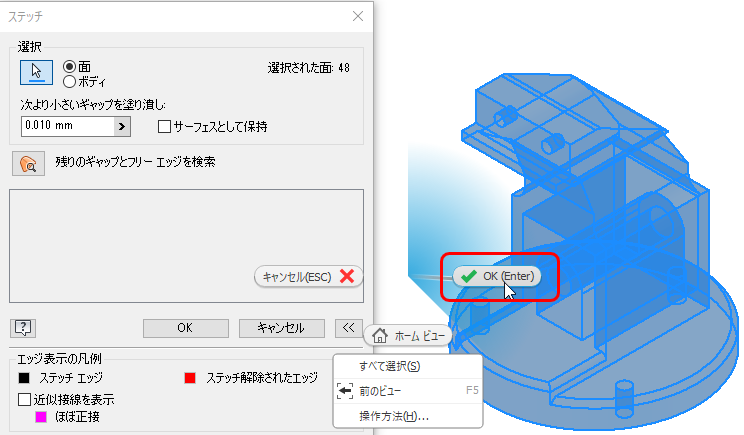

再度、「ビュー」の何もないところを右クリックし「OK」を選択します。

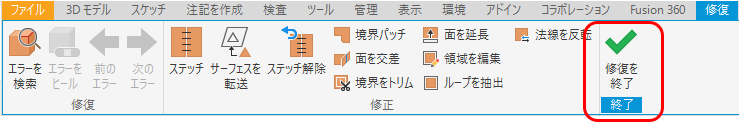

「修復を終了」をクリックします。

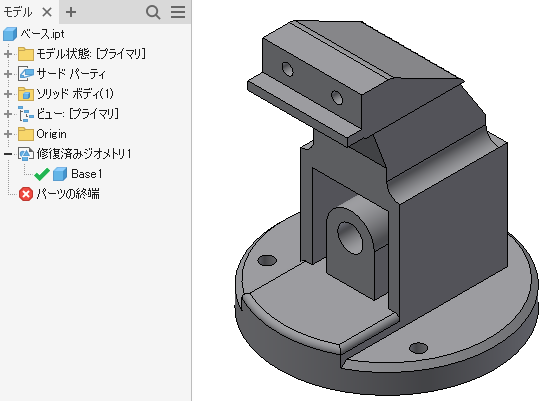

ソリッド化されました。
※隙間が大きい時などこの方法でソリッド化できない場合もあります。
お問い合わせいただけましたらソリッド化のテスト、面貼りテストなどを行います。
