アセンブリで赤い十字マークをクリックしたところ「iMateにジオメトリがありません」のエラーが表示される
アセンブリで赤い十字マークをクリックしたところ「iMateにジオメトリがありません」のエラーが表示されるときの対処方法をご紹介します。
トラブル状況

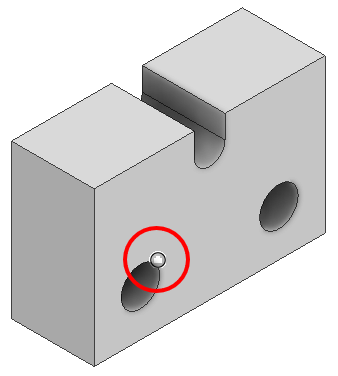

- 下図のような穴の開いた部品の穴に挿入のiⅯateが作成してあったとします。

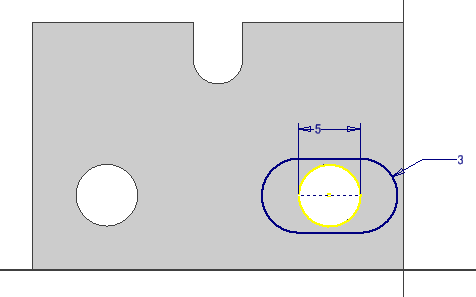

- iMateを作成した穴の上から貫通した長穴を作成したとします。
-

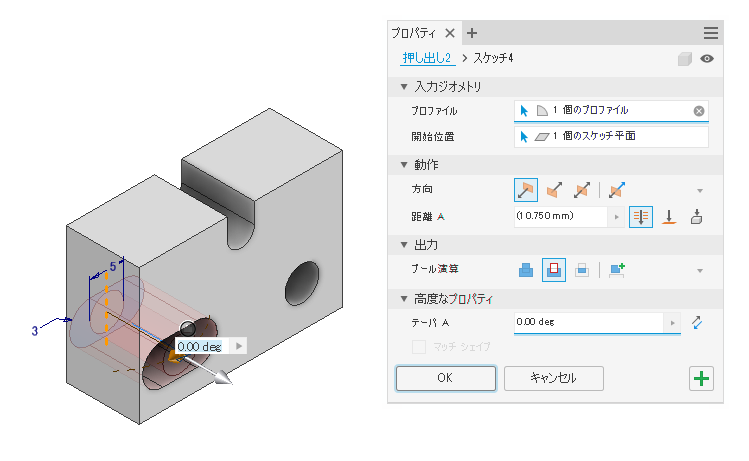

長穴を貫通で切り取ったとします。

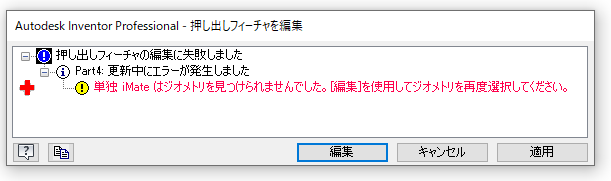

- 押し出しをOKすると下図のエラーが表示されてしまいます。
解決方法
iMateはパーツにあらかじめアセンブリ拘束を作成しておく機能です。
ダウンロードした購入品などにはiMateが作成されていることがあり、
iMateが作成されている穴や面をカットしたりするとエラーが発生します。

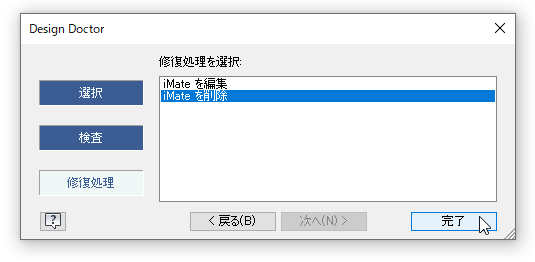

iMateが不要な場合は削除してください。
