ロフトの利用

ロフトを利用してモデルを作成する方法をご紹介します。

操作方法紹介動画

操作手順

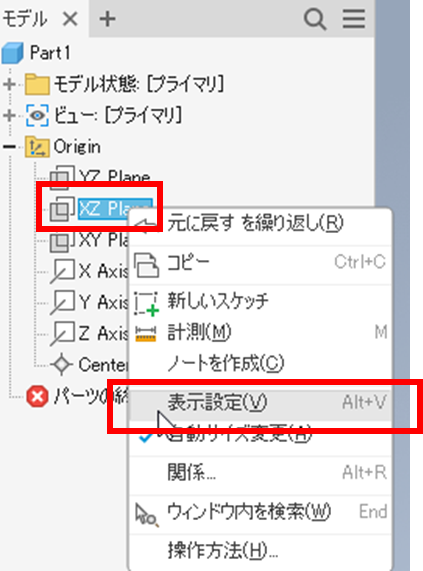

1. ブラウザのXZ平面を選択し右クリックします。
   表示設定をクリックし✓を入れます。



2. XZ平面の上側へ50ｍｍ間隔で8つ作業平面を作成します。

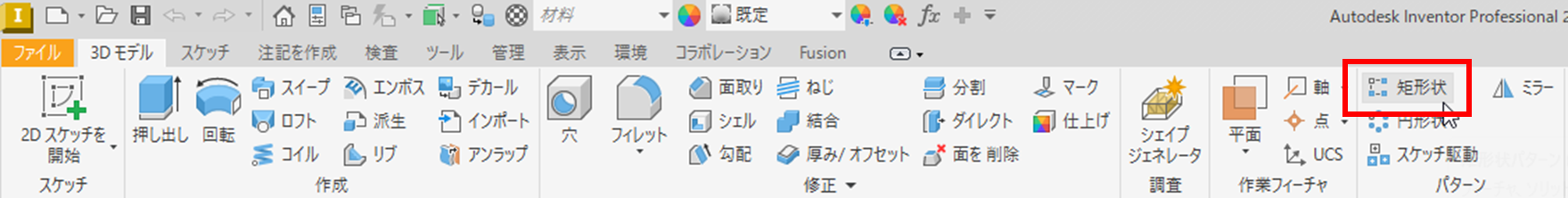

   [3Dモデル]タブ[パターン]パネルの[短形状]をクリックします。

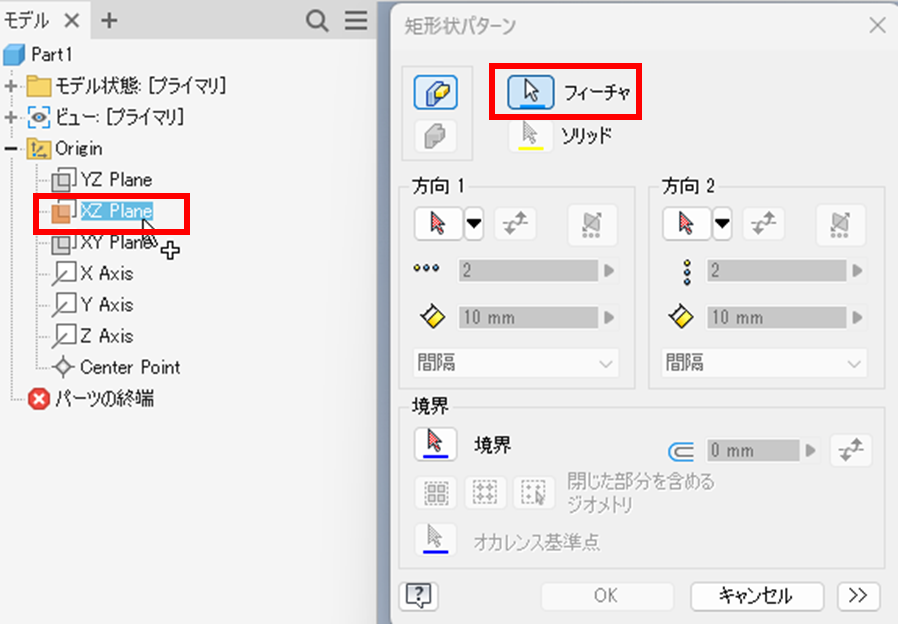

3. フィーチャでブラウザのXZ Planeをクリックします。

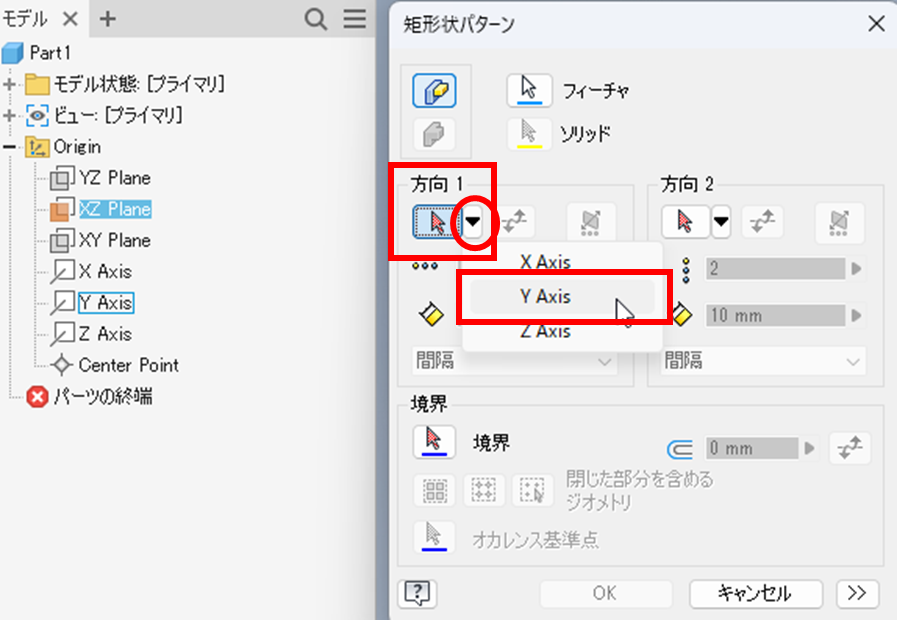

4. 方向１の赤丸部分をクリックし、Y Axisを選択します。

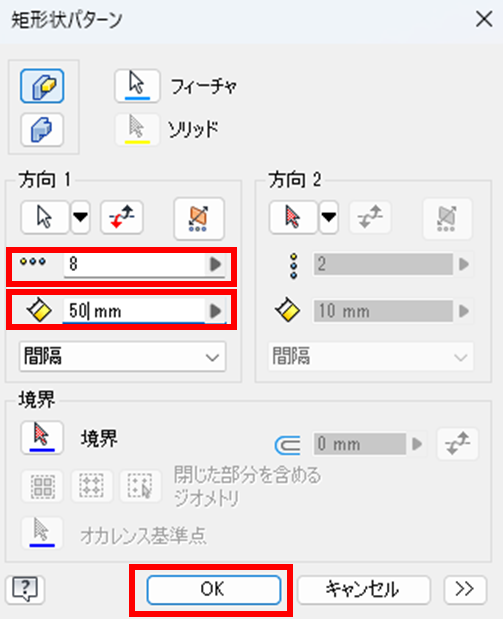

5. 列数を8、列間隔を50ｍｍに設定しOKをクリックします。

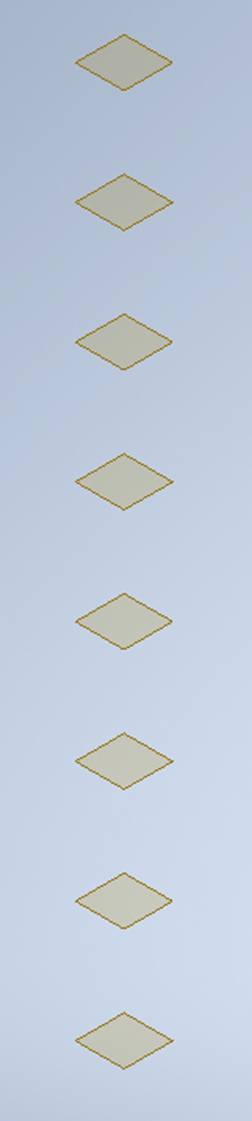

   XY平面の上に作業平面が作成できました。



6. XZ平面にΦ70の円をスケッチします。

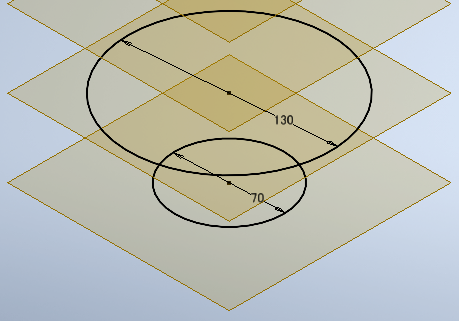

7. その上の作業平面にΦ130の円をスケッチします。

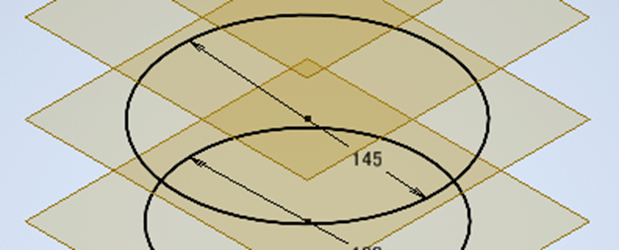

8. その上の作業平面にΦ145の円をスケッチします。

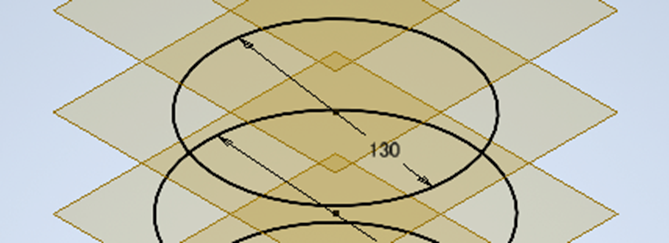

9. その上の作業平面にΦ130の円をスケッチします。

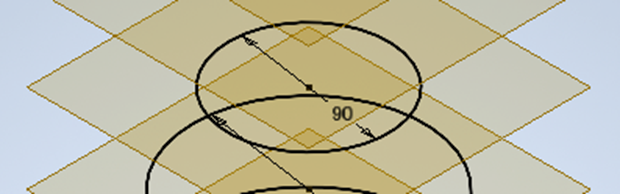

10. その上の作業平面にΦ90の円をスケッチします。

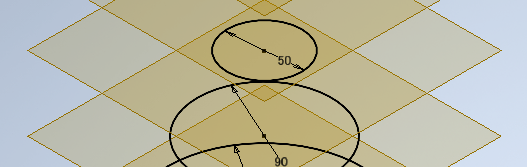

11. その上の作業平面にΦ50の円をスケッチします。

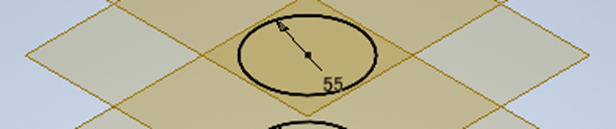

12. その上の作業平面にΦ55の円をスケッチします。

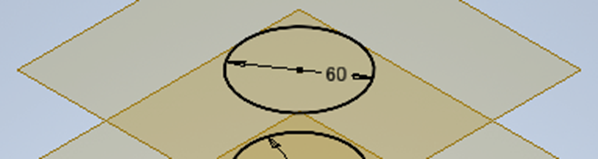

13. その上の作業平面にΦ60の円をスケッチします。



14. ロフトで断面をつなげます。

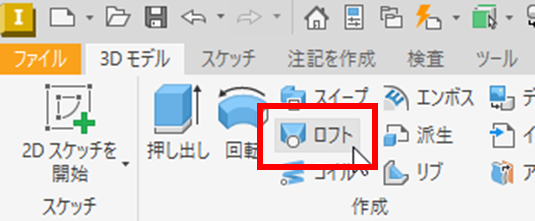

    [3Dモデル]タブ[作成]パネルの[ロフト]をクリックします。

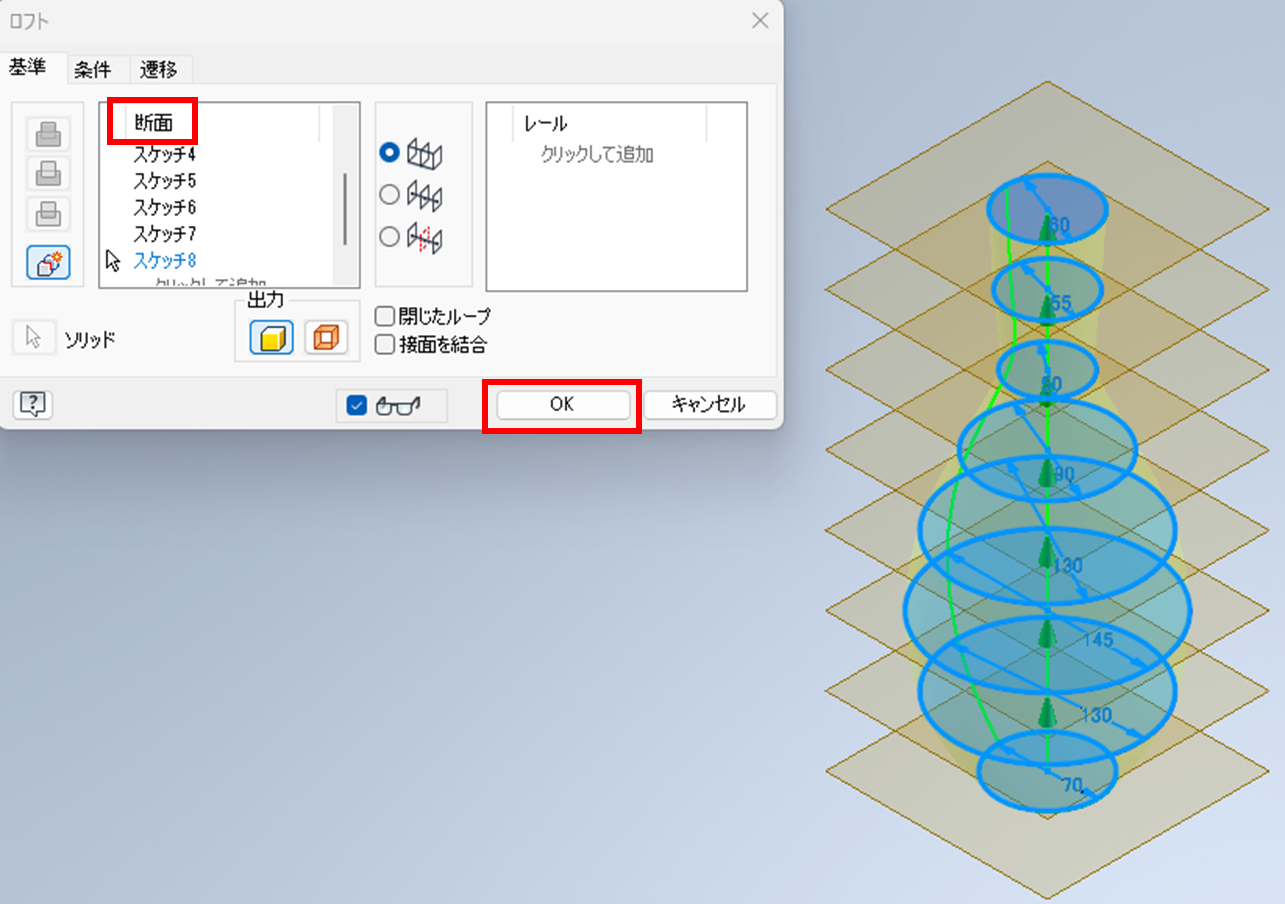

15. 断面にスケッチ1～8を追加しOKをクリックします。
    （ブラウザのスケッチ1～8をクリックし追加するとよい）

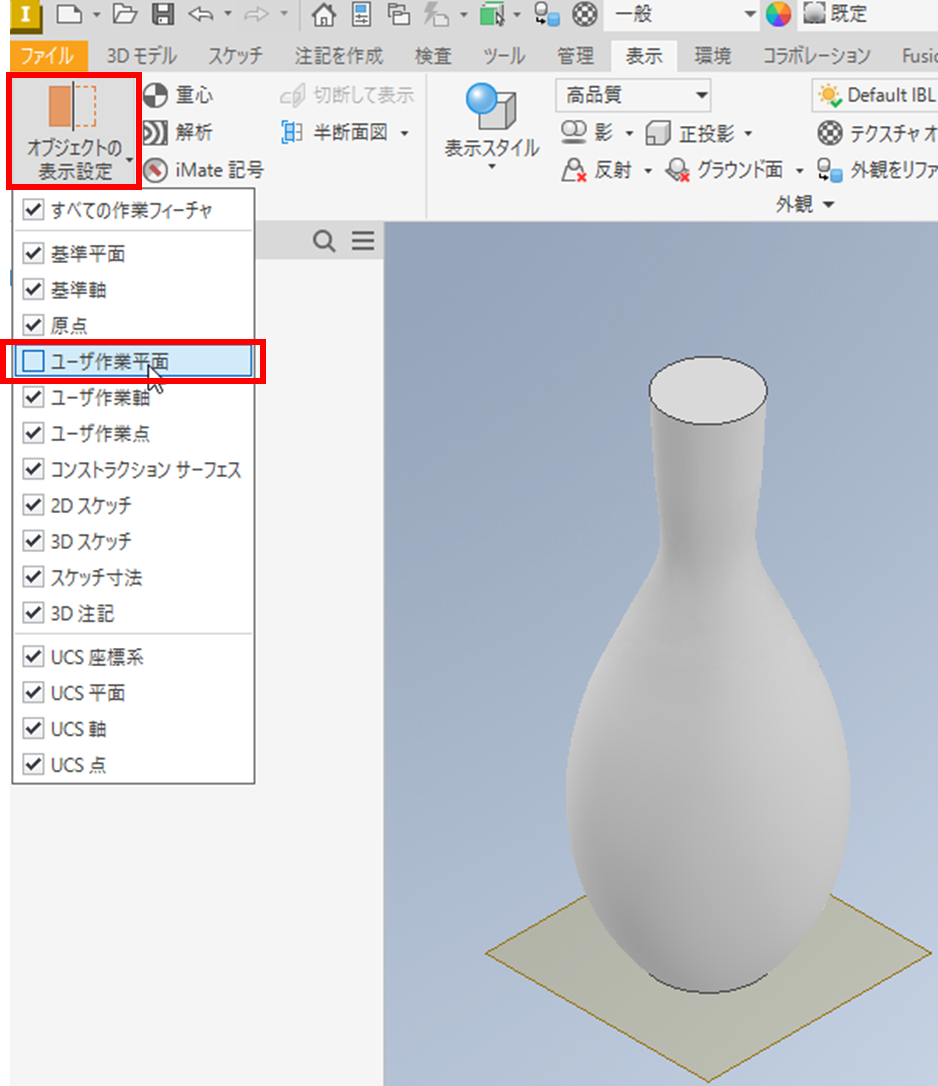

16. [表示]タブ[表示設定]パネルの[オブジェクトの表示設定]でユーザ作業平面のチェックを外し
    作業平面を非表示にします。



17. シェルを使って中を空洞化します。

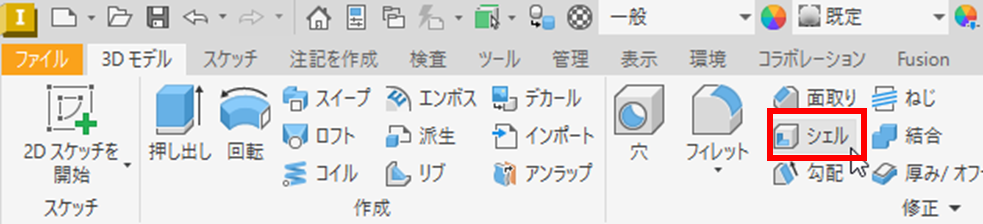

    [３Dモデル]タブ[修正]パネルの[シェル]をクリックします。

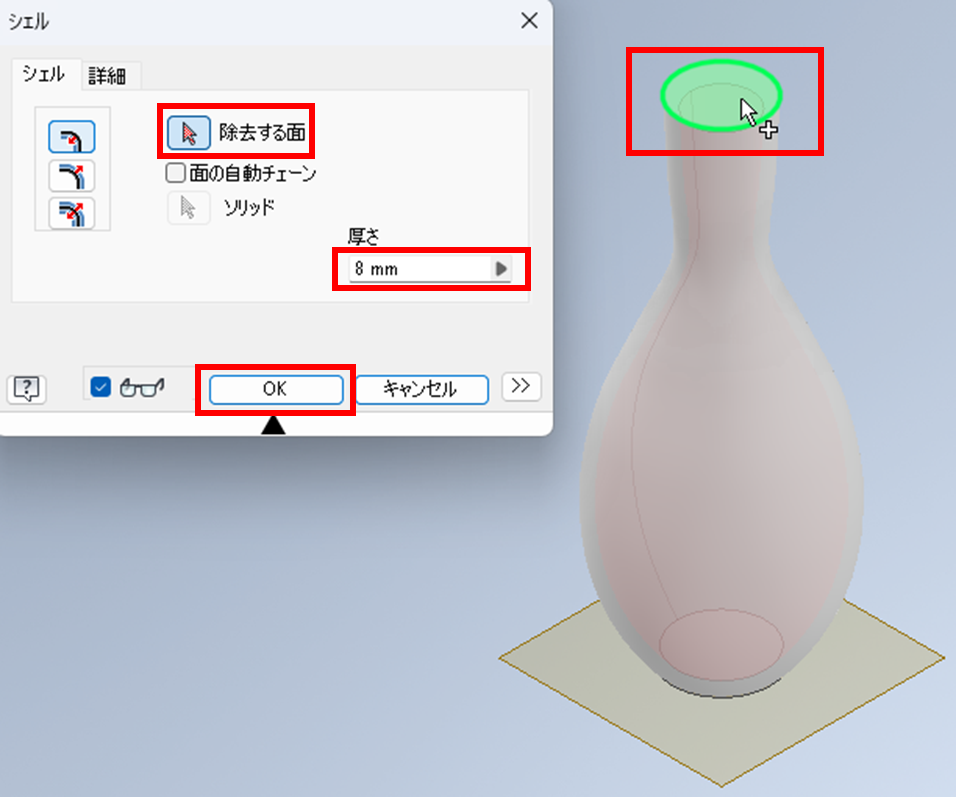

18. 除去する面に図の黄緑色の面を指定し、厚さを８ｍｍに設定しＯＫをクリックします。



19. フィレットをかけて花瓶の口の角を取ります。

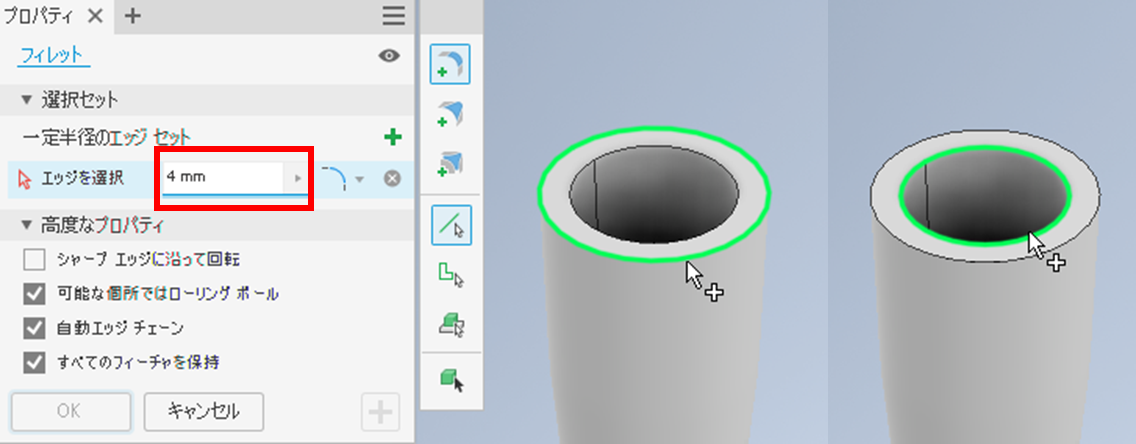

    フィレットを4ｍｍに設定し、図の黄緑色の外側のエッジと内側のエッジをクリックします。

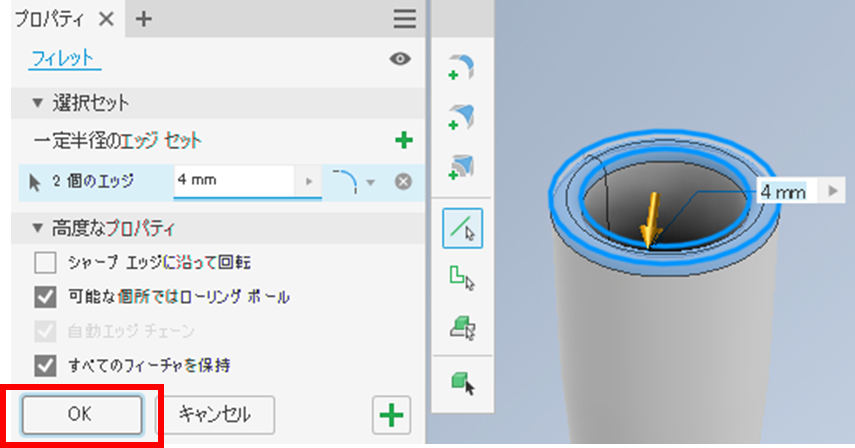

20. OKをクリックします。

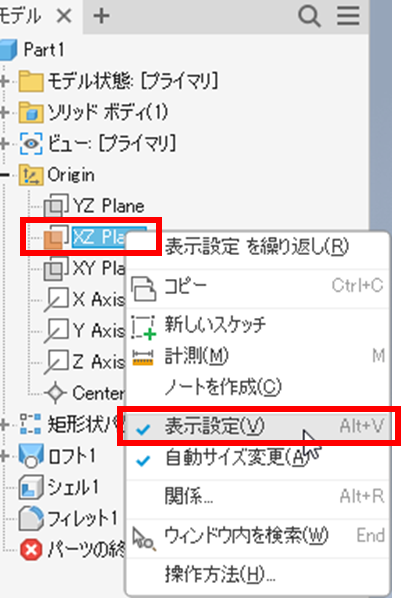

21. ブラウザのXZ平面を選択し右クリックします。
    表示設定をクリックし✓を外します。

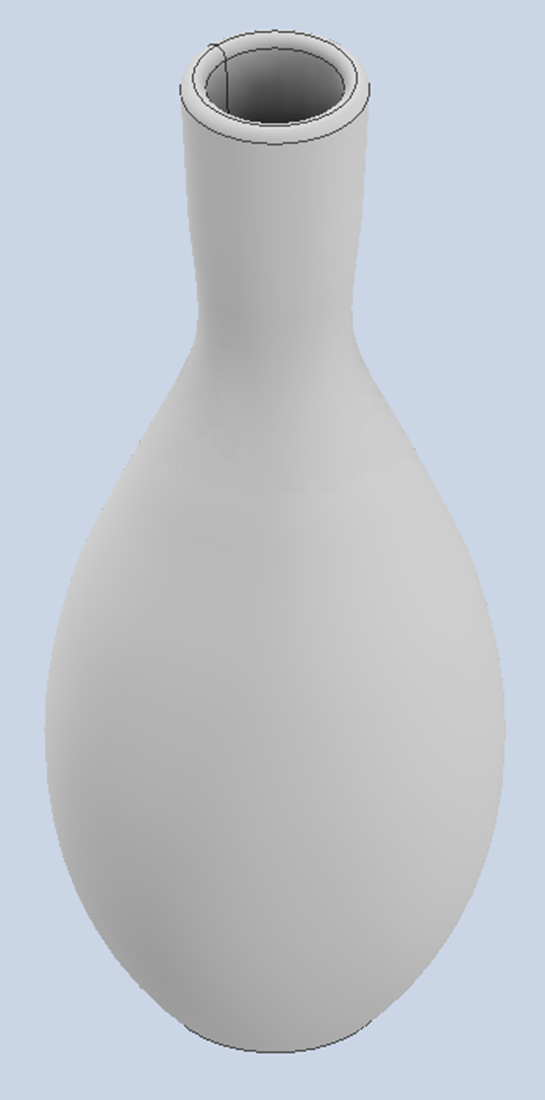

22. ロフトを利用したモデルが完成しました。
