Autodesk Design Reviewで吹き出しを配置する方法

Autodesk Design Reviewで吹き出しを配置する方法をご紹介します。

操作手順

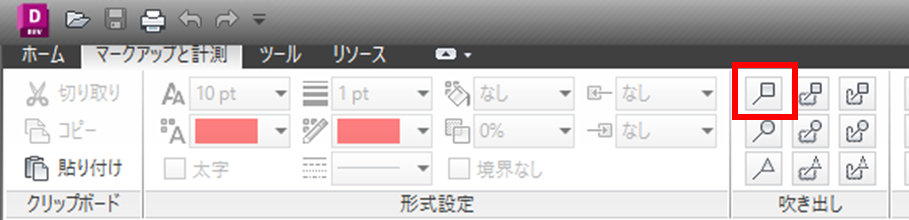

1. 1. 図面ファイルを開きます。【マークアップと計測】の【吹き出し】で任意の吹き出しを選択します。
      (ここでは長方形の吹き出しを選択します)



   2. 吹き出しを配置したい場所にカーソルを移動しクリックします。
      吹き出しが表示されたら任意の場所でクリックし確定します。
      (ここでは図形の角を選択します)

      下図のように、線上にカーソルがある場合は赤点、図形の角にカーソルがある場合は赤丸が表示されます。

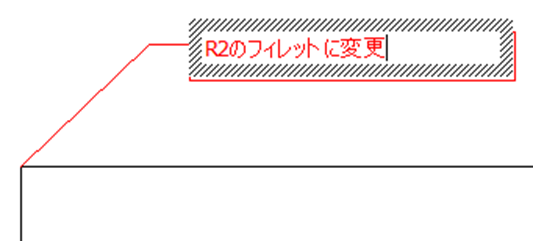

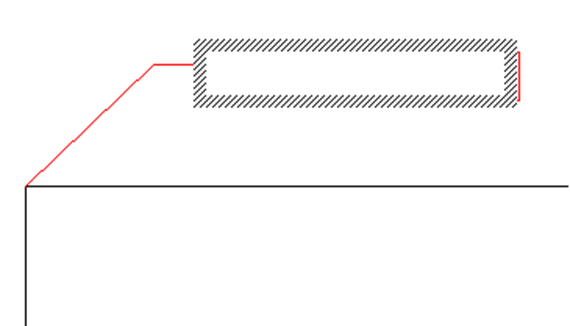

   3. テキストを入力する画面が表示されるので内容を入力し、適当な場所でクリックし確定します。





吹き出しの大きさ、場所を変更したい場合

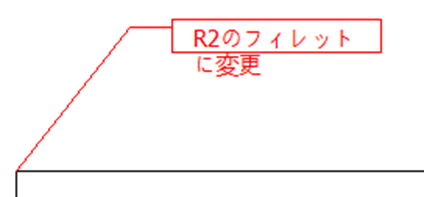

1. 1. 下図のように、文字が吹き出しからはみ出してしまった場合、吹き出しの大きさを変更する方法をご紹介します。

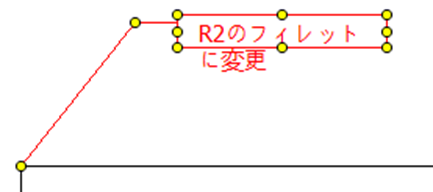

   2. 変更したい吹き出しをクリックし、黄色い点を表示させます。

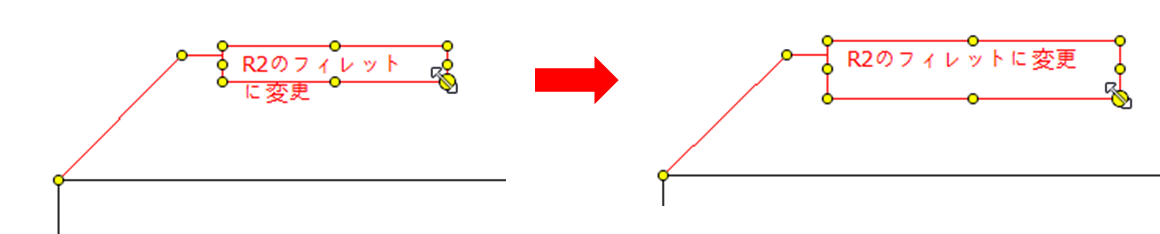

   3. 大きさを変更したい部分枠の黄色い点にカーソルを合わせ、ドラッグします。

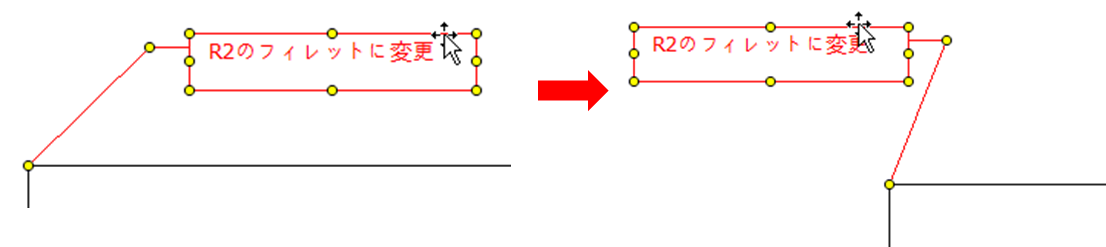

   4. 次に吹き出しの場所を変更する方法をご紹介します。
      変更したい吹き出しをクリックし、黄色い点を表示させます。

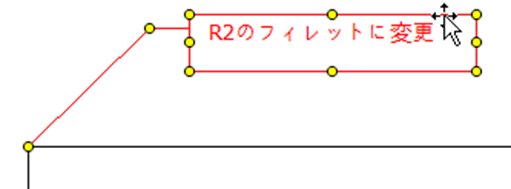

   5. 吹き出しの枠にカーソルを合わせ任意の場所にドラッグします。
