コンポーネントアニメーション

コンポーネントアニメーションとは？
モデルの位置を回転、移動させる場合に使用します。

操作方法紹介動画

操作手順

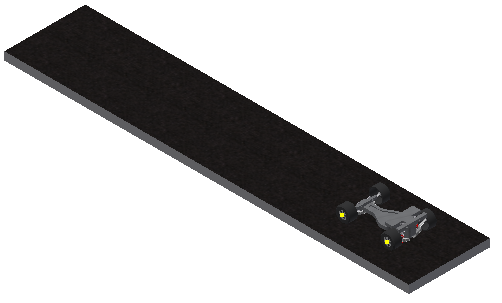

RCカーが走る様子をアニメーションで作成します。

1. [CAR移動TOP.iam]を開きます。
   CAR移動TOP.iamダウンロード（2016形式）



2. InventorStudio環境に入り、アニメーションタイムラインを表示させます。

   をクリックします。

3. アニメーション全体の長さを3秒に設定します。

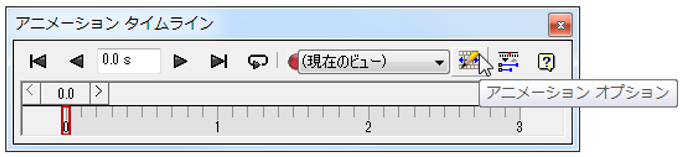

   まず、［アニメーションオプション］をクリックします。

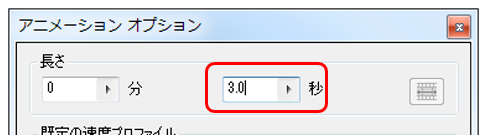

   ［長さ］の［秒］に［3］を入力します。

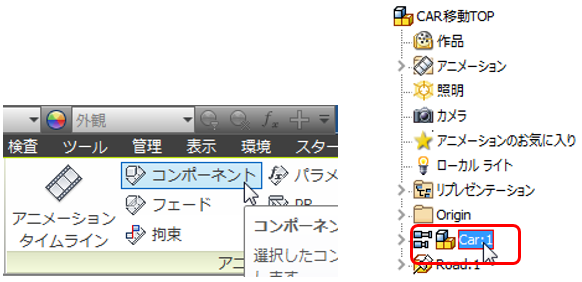

4. をクリックし、ブラウザから[Car.iam]を選択します。



5. この動きの終了時間を3秒に設定します。

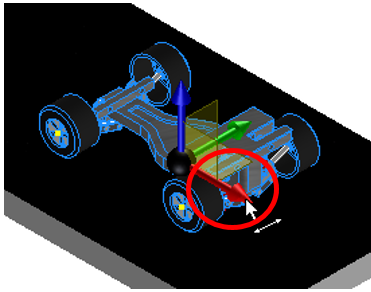

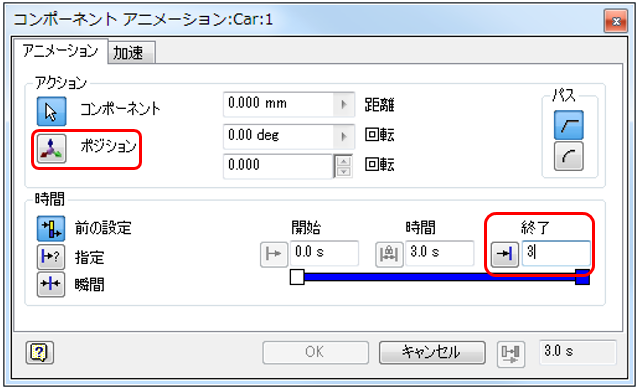

   ［終了］に［3］を入力し、［ポジション」をクリックした後、X軸の矢印の先端をクリックします。



   ※自由度があるモデルのみコンポーネントアニメーションを設定することが可能です。

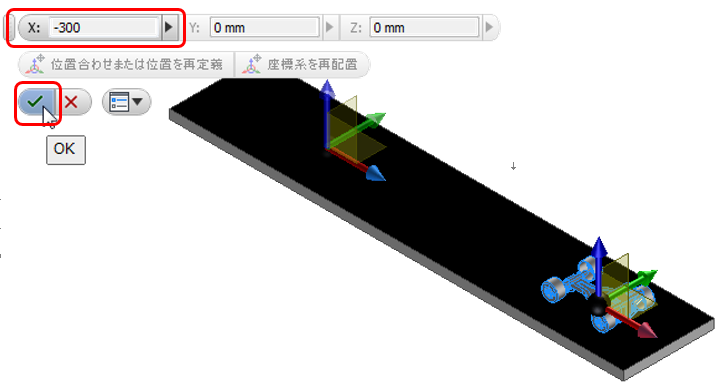

6. X軸の値に[-300]と入力し、OKをクリックします。

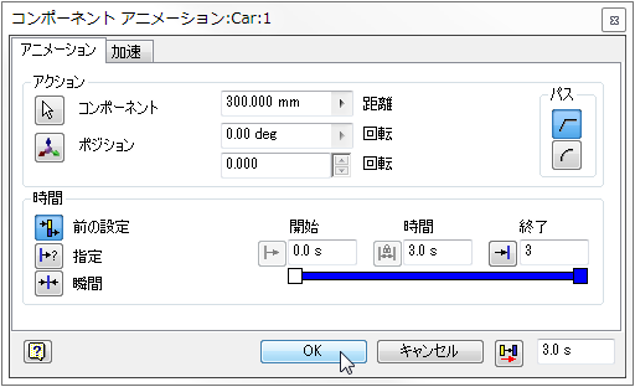

   下図のようにプレビューが表示されますので[OK]をクリックします。

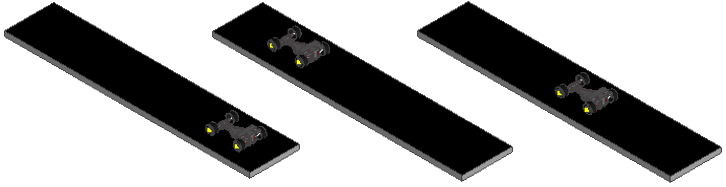

7. アニメーションを始めから再生して、コンポーネントが移動する事を確認します。
