イラストレーターなどで編集した文字をInventorに貼り付けてエンボスで突起させたい


Adobe Illustratorなどで編集した文字をInventorに貼り付けてエンボスで突起させたいときの操作方法をご紹介します。
イラストレータの文字をInventorに図形として貼り付ける必要があります。
下記のような手順になります。

イラストレーターでの作業

  1. 文字をアウトライン化(図形化)
    文字を図形化します。
    下記ページに詳しい手順が記載されておりますのでご確認頂けますでしょうか。
    https://www.wave-inc.co.jp/data/illustrator/outline.html
  2. 単位をミリメートルに変更
    「ファイル」→「ドキュメント設定」で単位をミリメートルに変更します。
  3. アウトライン化した図形をDWGとして保存
    「ファイル」→「書き出し」→「書き出し形式」を実行し、DWGとして保存します。
    書き出す際に、「1ミリメートル=1単位」で書き出します。

AutoCAD Mechanicalでの作業

  1. DWGを開きます。

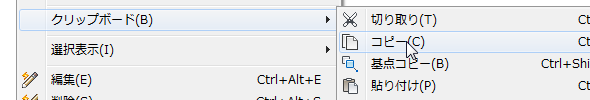

  2. 図形化された文字を選択しコピーを実行します。

    ※ブロック化されている場合は「分解」コマンドで分解してください。

Inventorでの作業

  1. パーツに新規スケッチを作成します。

  2. 先程コピーした文字を貼り付けます。

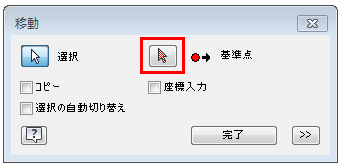

  3. 「移動」コマンドで位置合わせします。

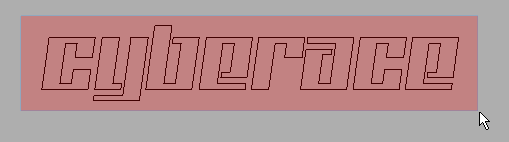

  4. 文字をすべて囲み選択します(ドラッグしながら)。

  5. 「基準点」ボタンをクリックし、基準点を選択します。

  6. スケッチを終了します。

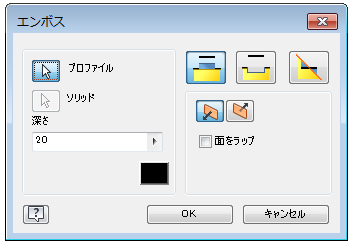

  7. 「エンボス」コマンドを実行します。

  8. プロファイルを選択します。
    ※文字を図形化しているのでプロファイルの選択数が多くなります。

  9. 深さを入力し、OKをクリックします。
