3D注記でエラーが表示される


Inventorで3D注記を作成した際に、エラーが表示されるときの対処方法をご紹介します。

トラブル状況

  1. パーツに3D注記を作成します。

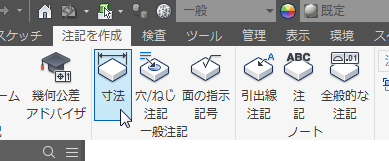

    「注記を作成」タブの中の「寸法」を選択します。

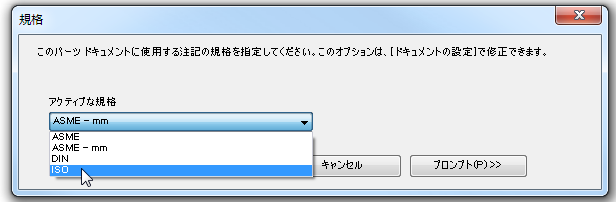

  2. 規格を選択するよう求めてくるので、「ISO」を選択しOKをクリックします。

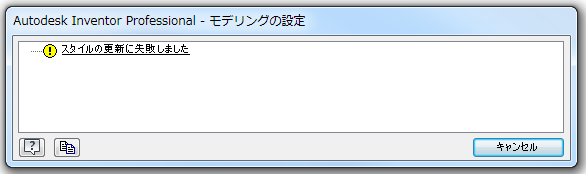

  3. エラーが表示されてしまいました。

解決方法

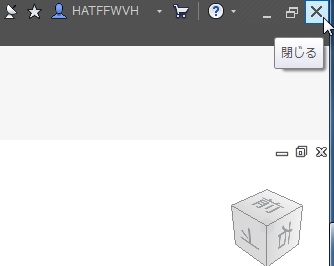

  1. Inventorを終了します。

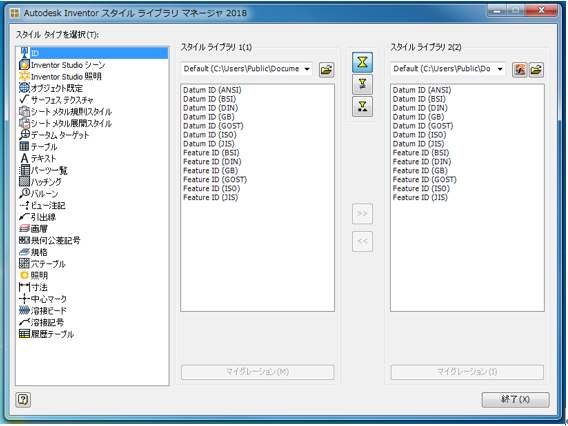

  2. スタイルライブラリマネージャを開きます。
    「スタート」ボタン→「すべてのプログラム」→「Autodesk」→「Autodesk Inventor」→「ツール」→「スタイルライブラリマネージャ」の順にクリックします。

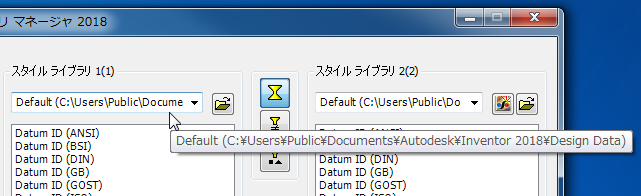

  3. 「スタイルライブラリ1」のフォルダを「c:\Users\パブリック\ドキュメント\Autodesk\Inventor 20××\Design Date」に設定します。

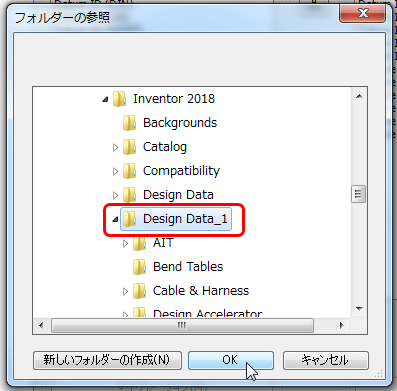

  4. 「スタイルライブラリ2」のフォルダに「c:\Users\パブリック\ドキュメント\Autodesk\Inventor 20××\Design Date_1」を選択しOKをクリックします。
    ※「Design Date_1」はInventorに元々入っていたデザインフォルダです。

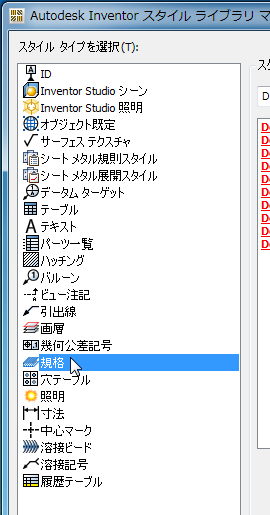

  5. 「スタイルタイプを選択」から「規格」を選択します。

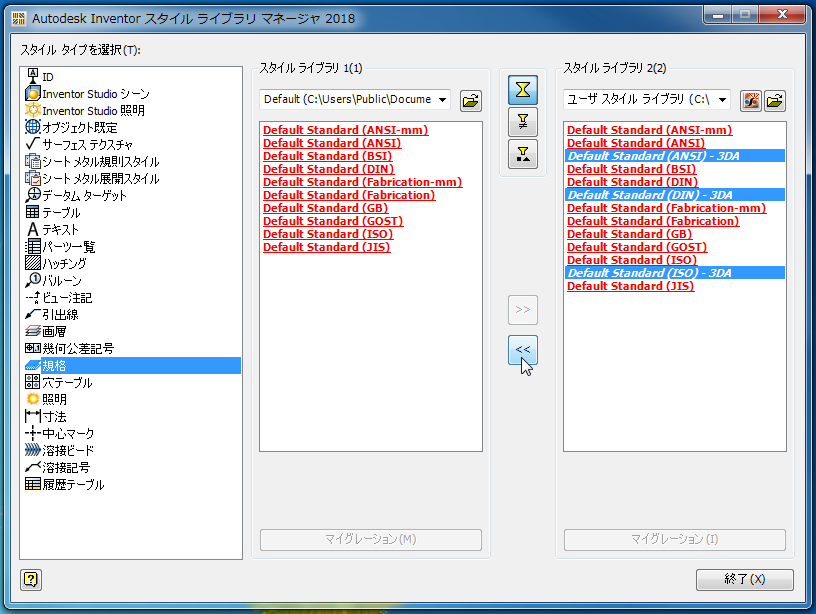

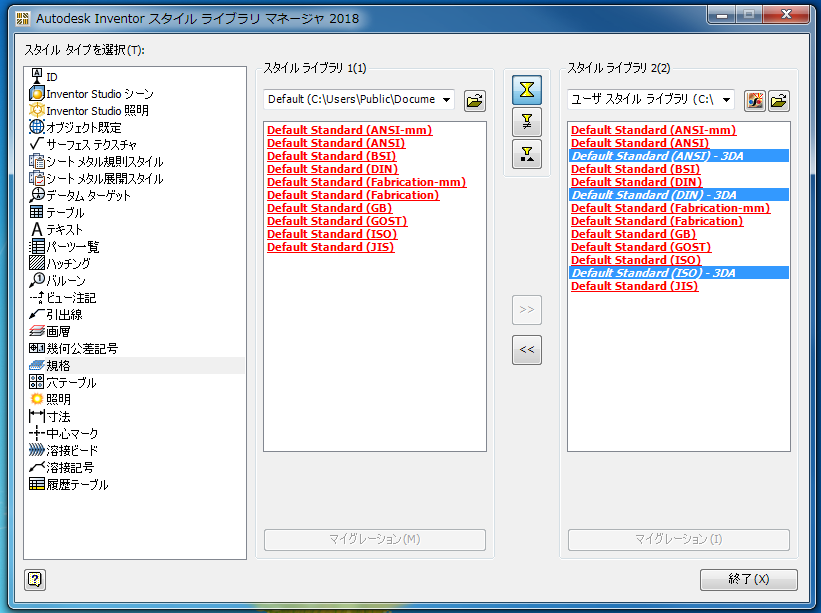

  6. 「スタイルライブラリ2」の中の「3DA」が付いてるスタイルをすべて選択します。

  7. 矢印をクリックし、「スタイルライブラリ2」から「スタイルライブラリ1」に選択したスタイルをコピーします。

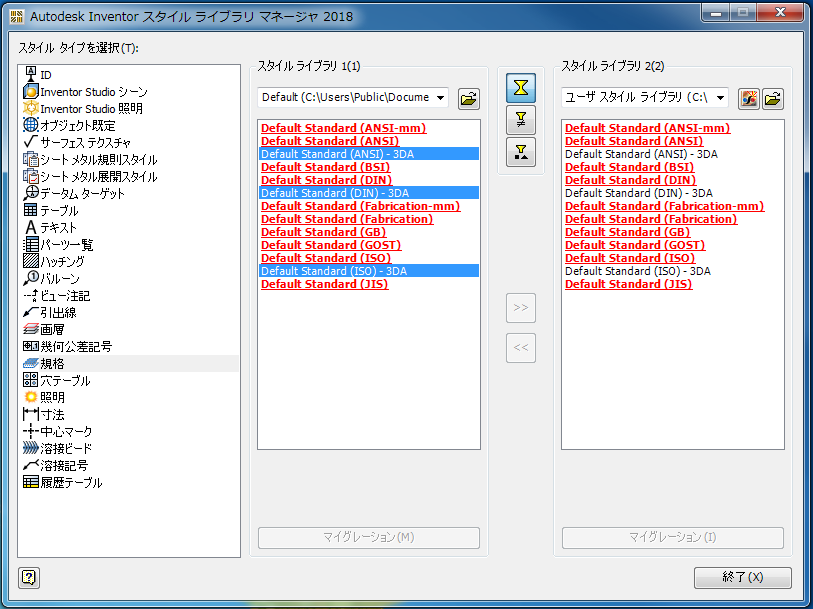

  8. 選択したスタイルが「スタイルライブラリ1」にコピーされました。
    終了をクリックし完了してください。
