スケッチの寸法や文字が小さくて見づらい場合の対処方法


Inventorでスケッチの寸法の文字が小さくて見づらい…。
3D画面の画像を印刷したら文字がつぶれてしまった…。

そんな時は寸法の字の大きさを変更しましょう。
パーツを作っている最中のスケッチ画面から変更してみます。

まずは、現在の寸法の文字の大きさを確認します。

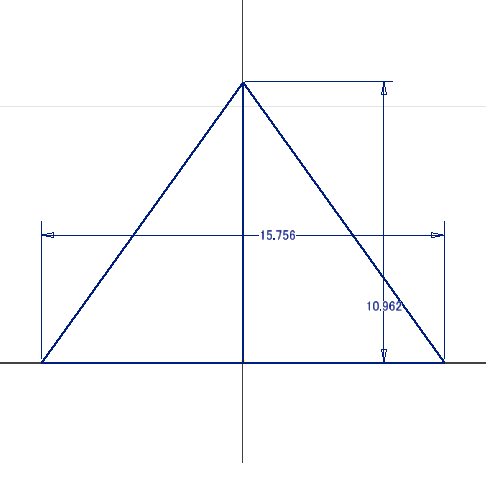

寸法の文字が小さく、見づらい状態になっています。
特に高解像度ディスプレイの場合は、文字が見づらくなります。

スケッチの文字が小さくて見づらい場合の対処方法

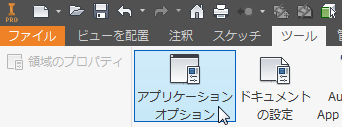

  1. 「ツール」タブの「アプリケーションオプション」を実行します。

  2. アプリケーションオプション内の「一般」タブを選択します。

  3. 「注記の尺度」を変更します。
    数値を大きくすると、文字が大きくなります。

  4. 今回は「2.5」に変更し、「OK」をクリックします。

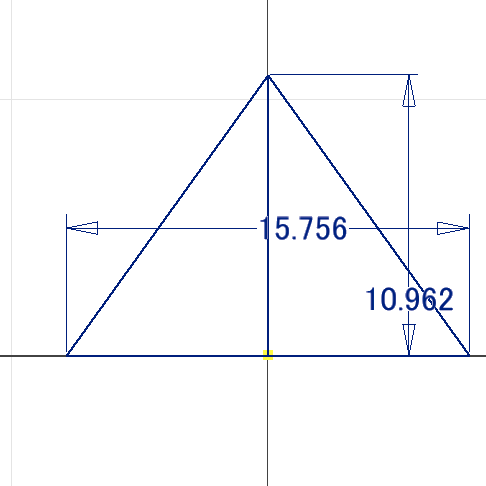

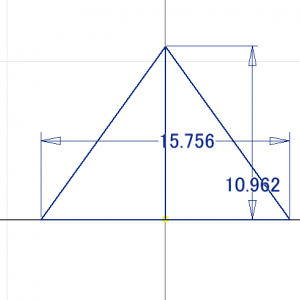

  5. 図形の大きさは変わらずに、寸法の文字の大きさだけが変更されました。
